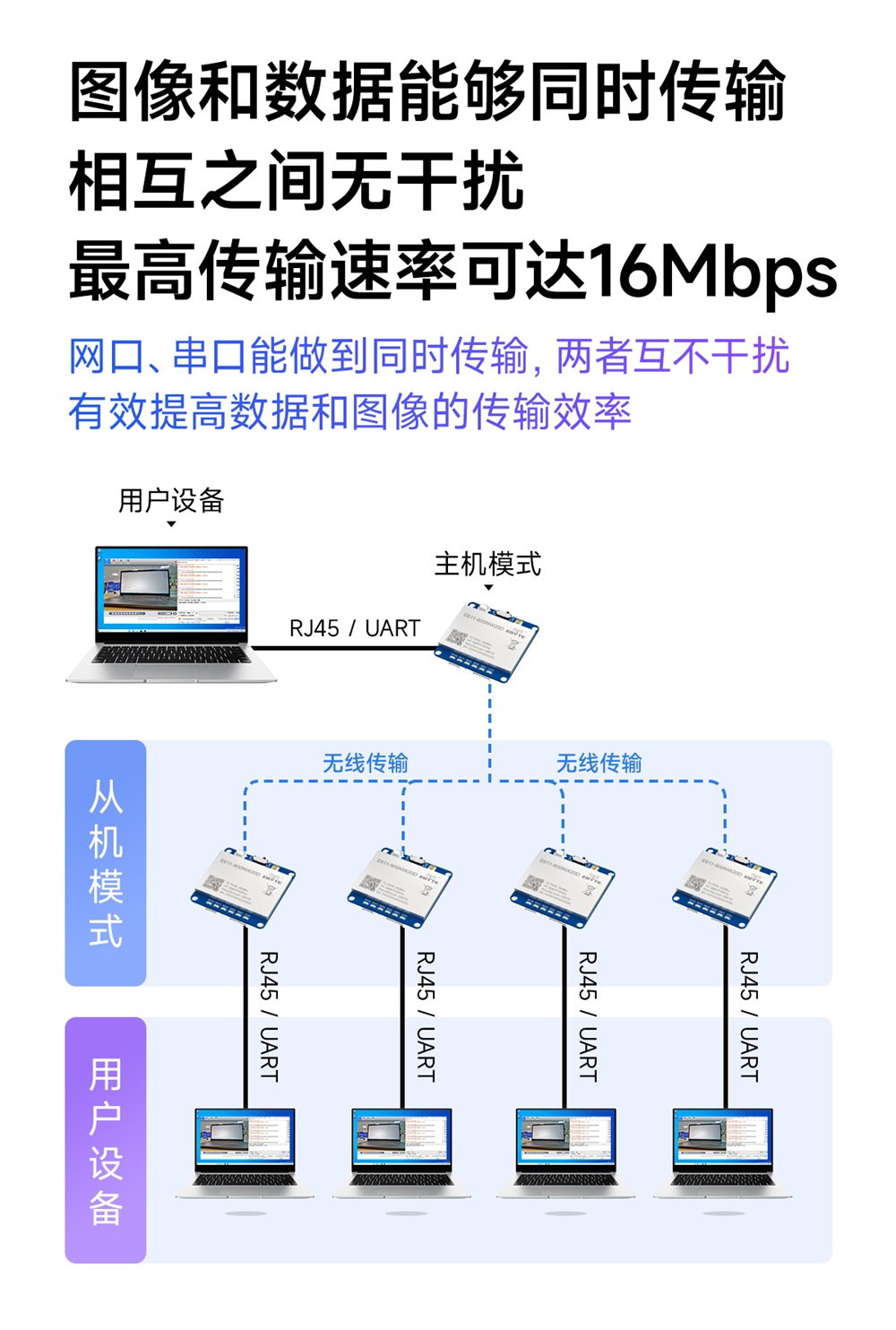

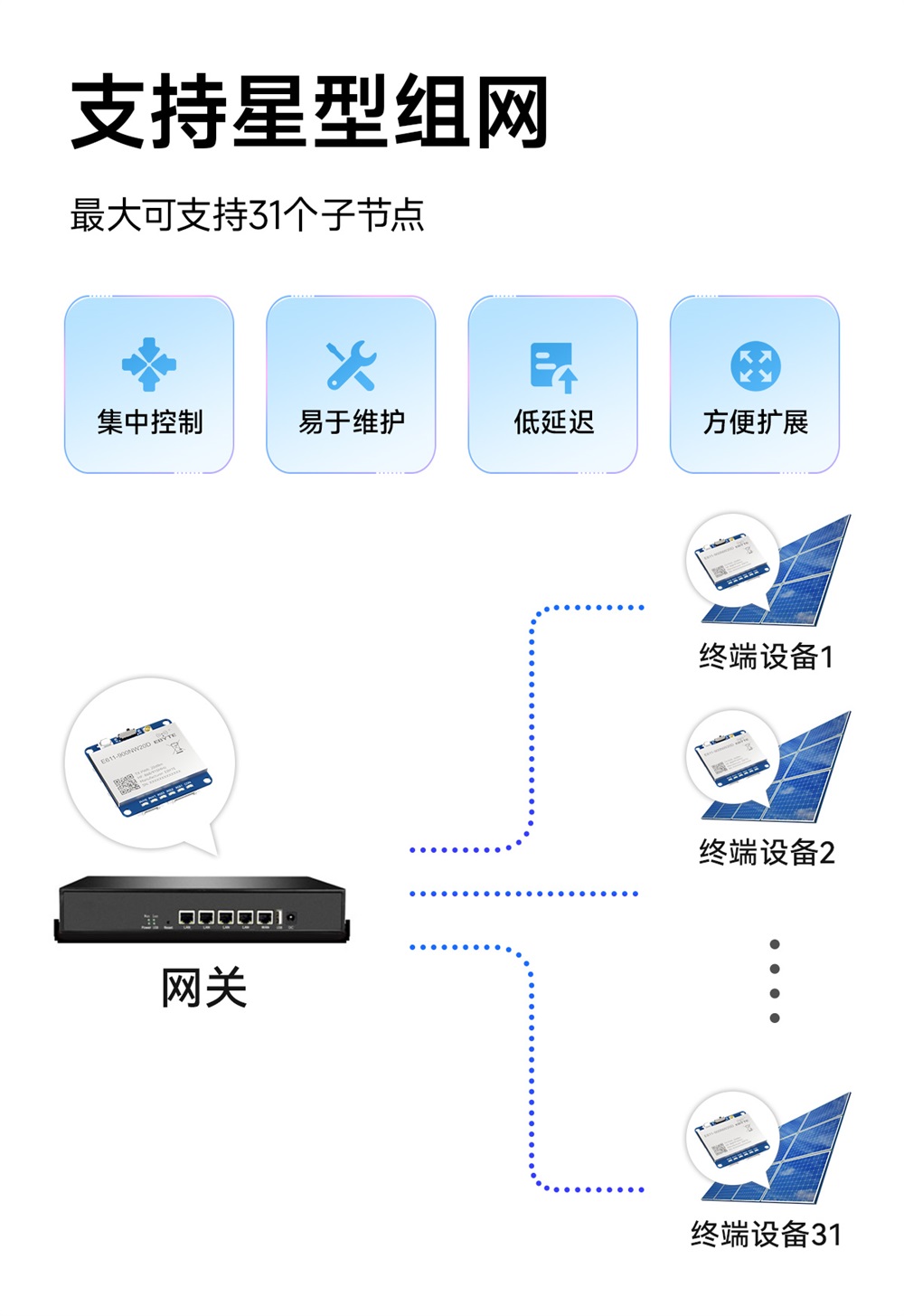

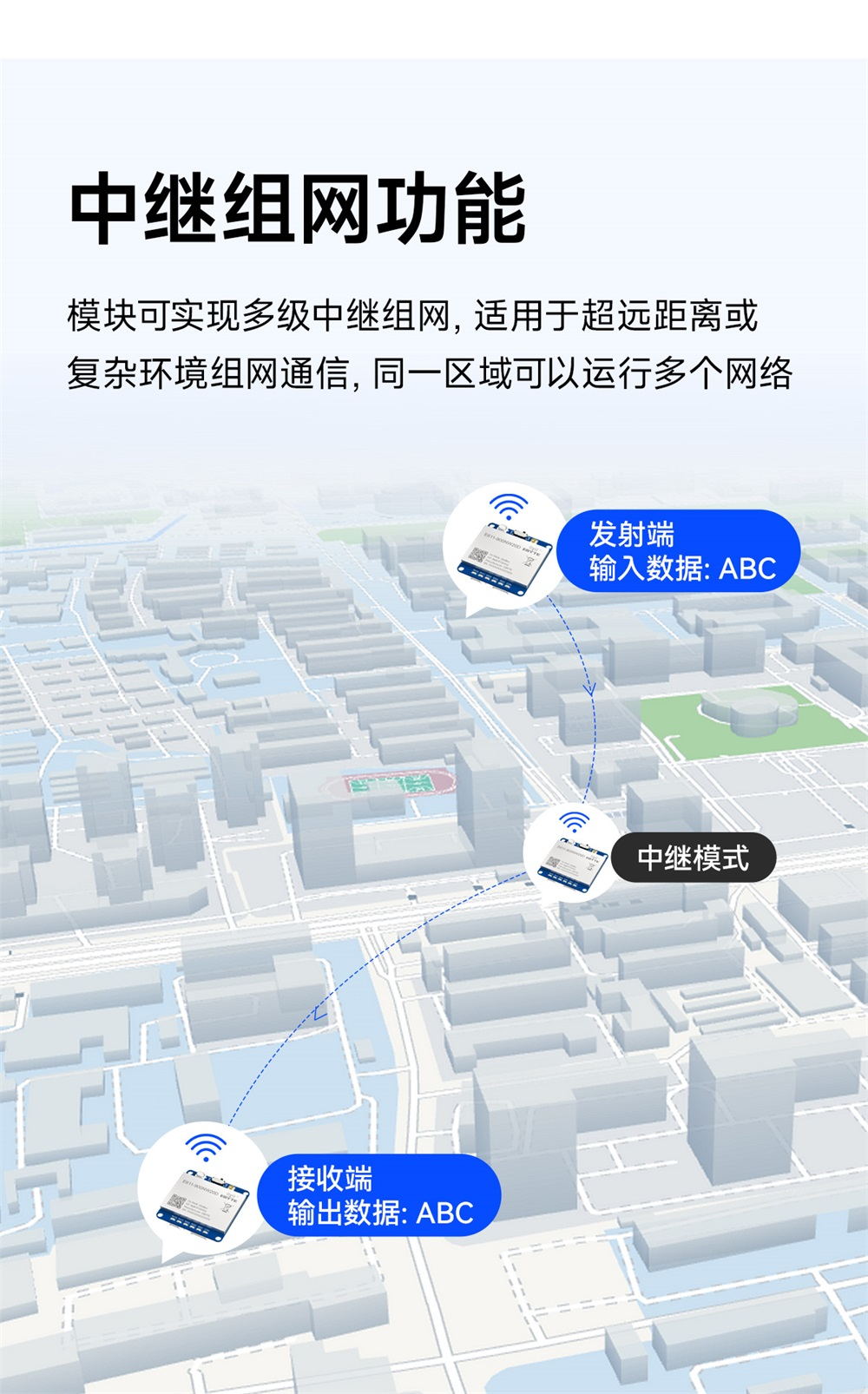

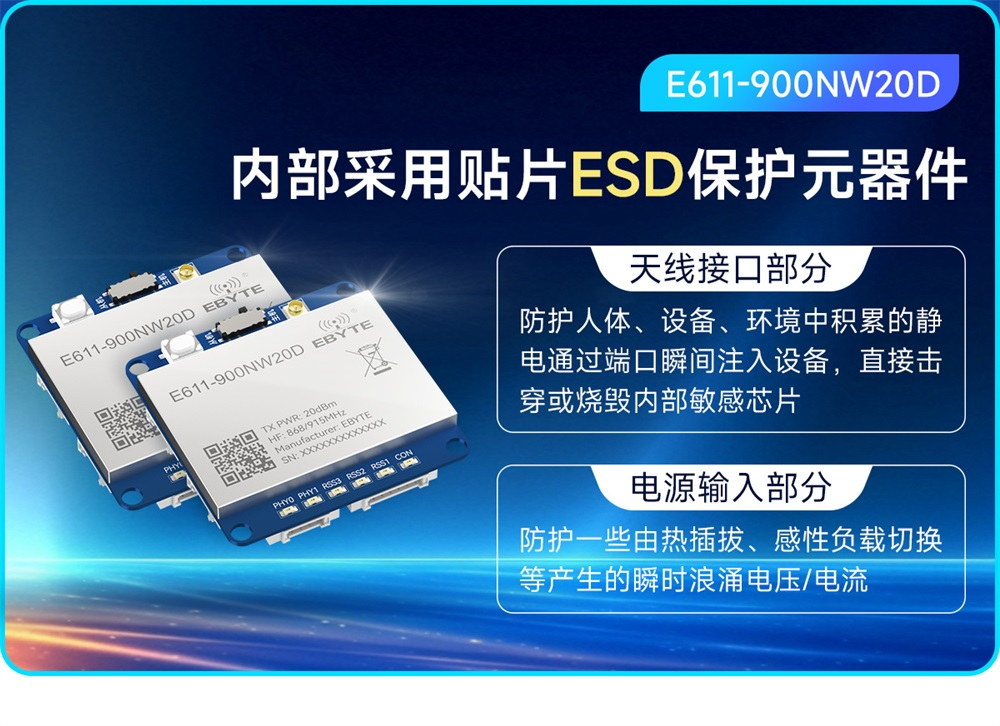

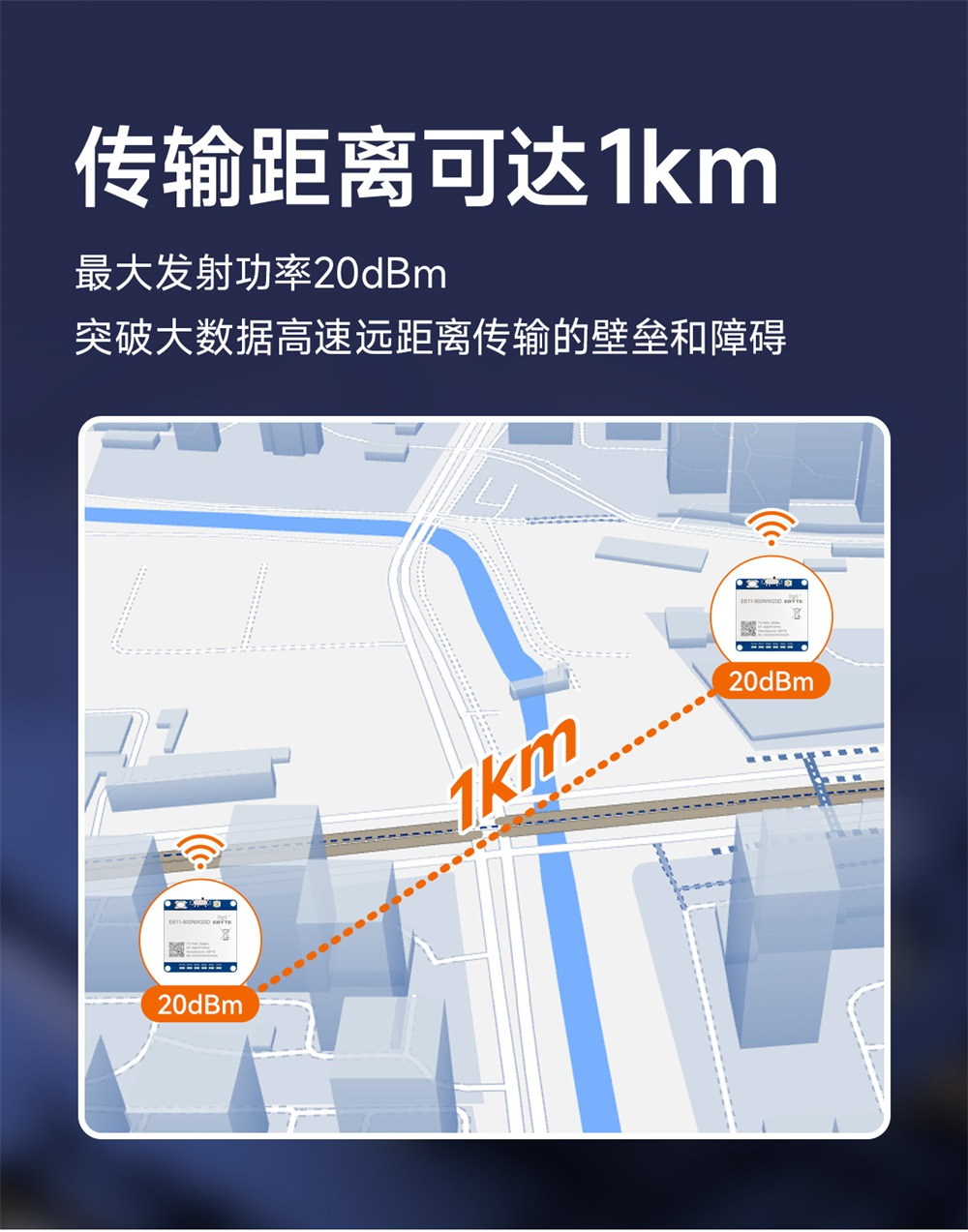

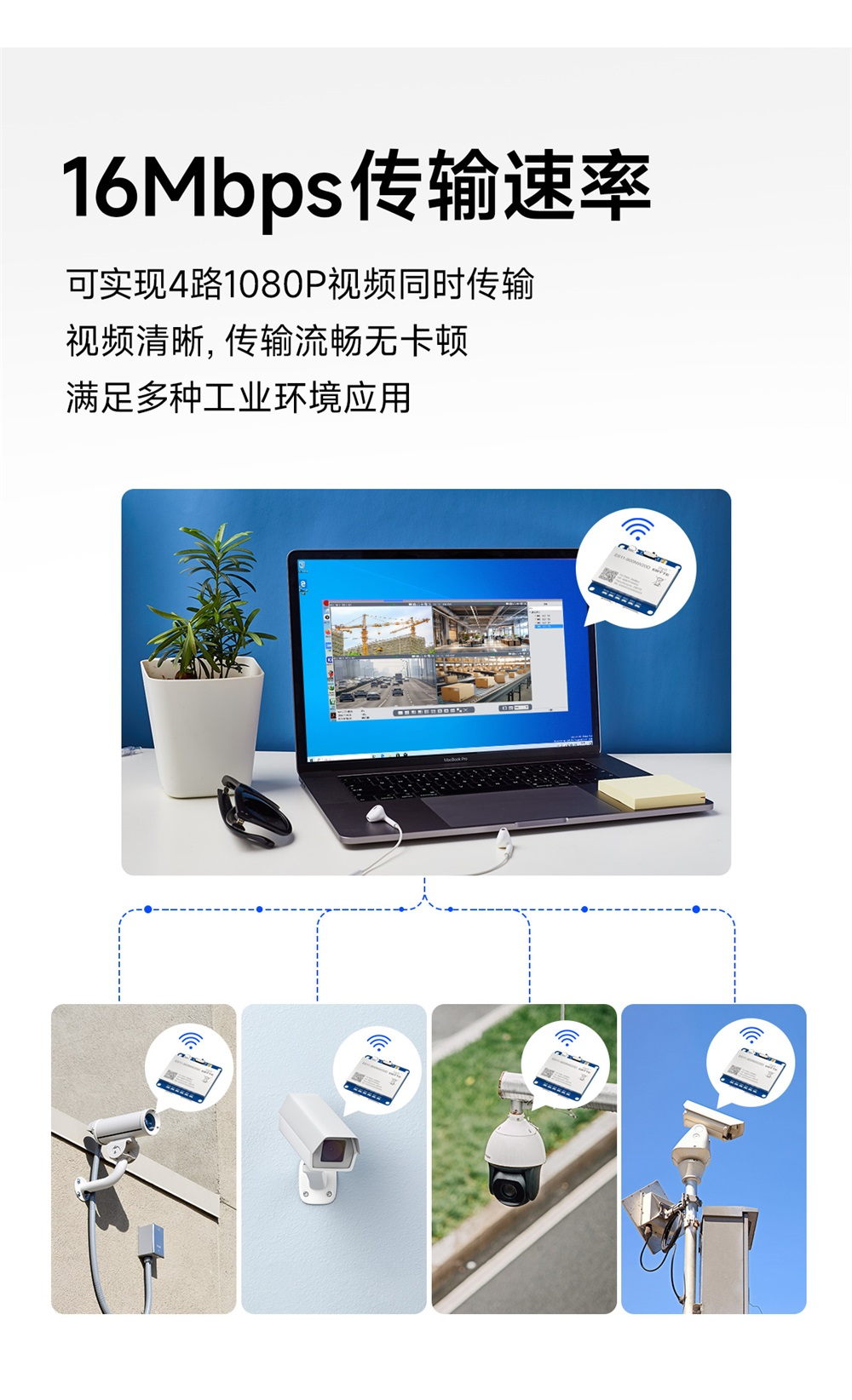

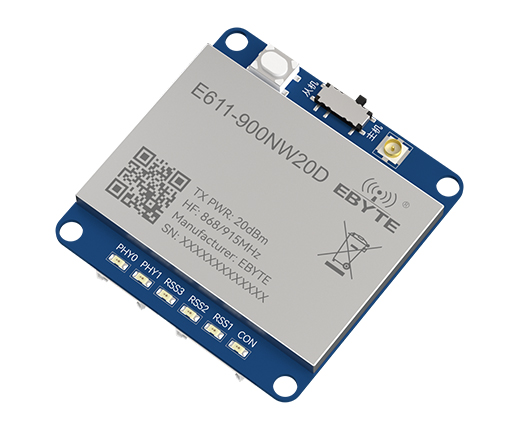

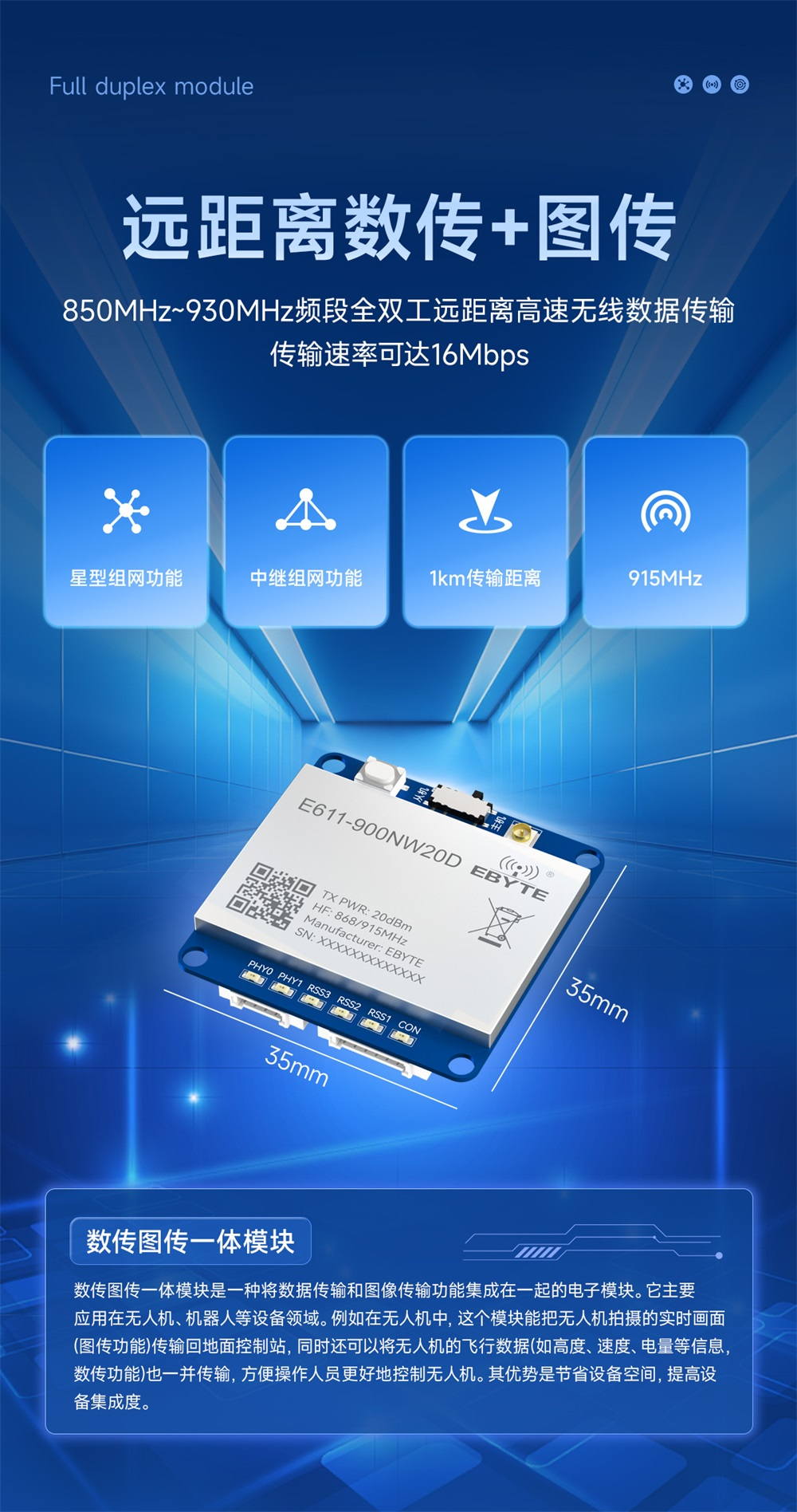

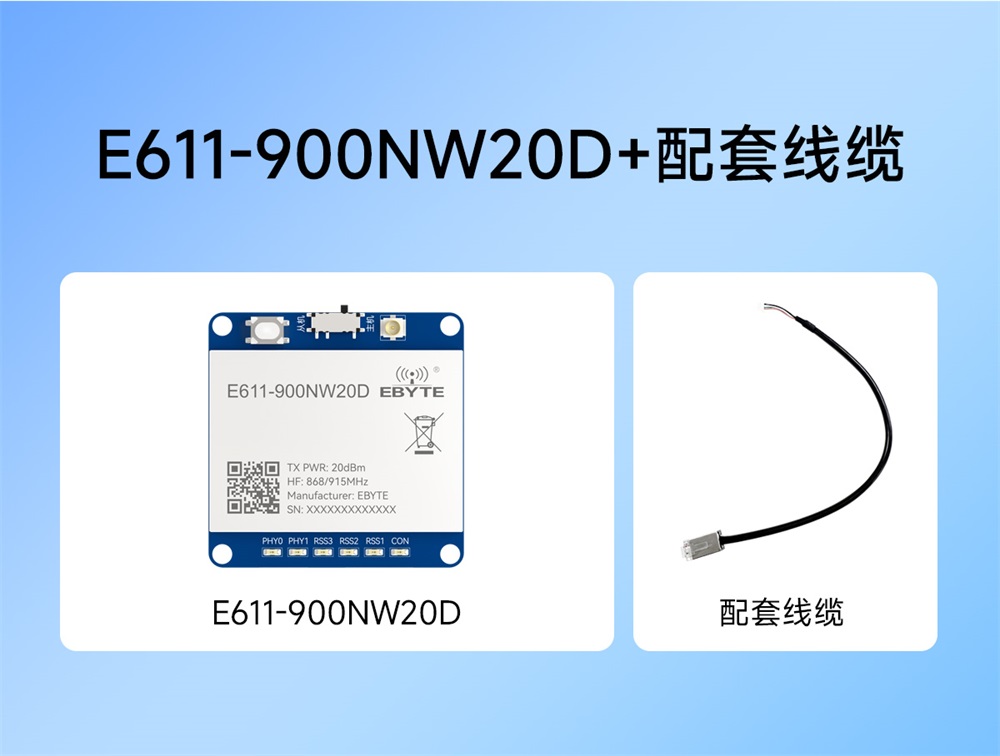

| 基本参数 | 性能描述 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 4.2 | 5/12 | 15 | 供电可选5V或12V | |
| 通信电平（V） | - | 3.3 | - | 使用5V电平有风险烧毁 | |
| 工作温度（℃） | -40 | - | 85 | 工业级设计 | |
| 工作频段（MHz） | 850 | - | 930 | 默认频段为915MHz | |
| 发射功率（dBm） | 19.5 | 20 | 20.5 | - | |
| 功 耗 | 发射电流（mA） | - | 500mA | - | 峰值瞬态电流@20dBm |
| 接收电流（mA） | - | 84mA | - | 5V供电 | |
| 接收灵敏度（dBm） | - | -107 | - | 1M MCS10 | |
| 通信距离（m） | - | 500 | 1000 | 晴朗空旷环境，高度1米，@20dBm,传输速率16Mbps。 | |
| 硬件参数 | 描述 | 备注 |
| 晶振频率 | 32MHz | - |
| 通信接口 | UART/PHY | - |
| 封装方式 | 插件型 | - |
| FLASH | 8MB | - |
| SRAM | 704KB | - |
| 外形尺寸（IPEX） | 35*35mm | 公差范围±0.2mm |
| 天线接口 | IPEX | 等效阻抗约50Ω |
| 产品净重 | 6.8g | 公差范围±0.2g |
| 序号 | 名称 | 引脚功能及电气参数 | 备注 |

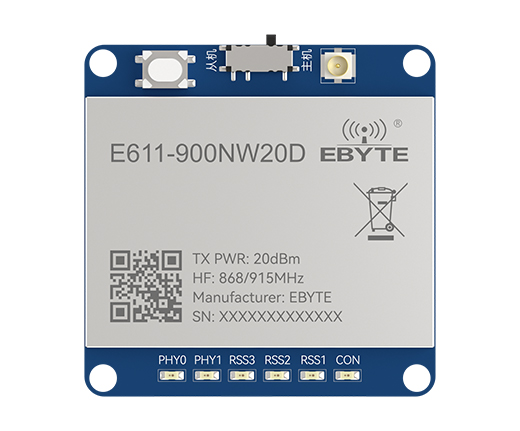

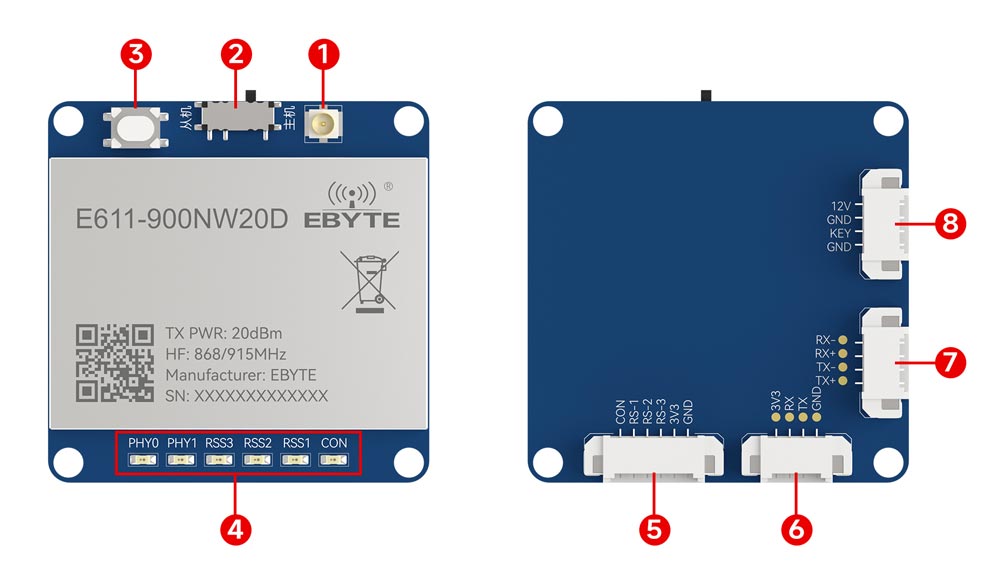

| 1 | 天线接口 | IPEX-1代 | - |
| 2 | 模式切换按键 | 主从机模式切换按键 | - |
| 3 | 配对按键 | 主从机配对按键 | 主机方拨码开关拨到主机，从机方拨码开关拨到从机，同时按下主、从机的配对按键直到RSS1~3和CON灯常亮则表示配对成功。 |
| 4 | PHY0 | 网口指示灯 | Activity灯 闪烁：表示数据包正在传输，连接活跃 |
| PHY1 | 网口指示灯 | Link灯 常亮：表示网口已成功连接到网络，设备正常工作 | |
| RSS3 | RSSI信号强度指示I/O | 低电平有效 | |
| RSS2 | RSSI信号强度指示I/O | 低电平有效 | |
| RSS1 | RSSI信号强度指示I/O | 低电平有效 | |
| CON | 配对指示灯，配对成功高亮 | - | |
| 5 | CON | 配对指示灯，可外接指示灯 | - |
| RS-1 | RSSI信号强度指示I/O | 低电平有效，可外接指示灯 | |
| RS-2 | RSSI信号强度指示I/O | 低电平有效，可外接指示灯 | |
| RS-3 | RSSI信号强度指示I/O | 低电平有效，可外接指示灯 | |
| 3V3 | 连接模块内部3.3V，用户无需关心。 | 外部引出指示灯电源输出正 | |
| GND | 电源地 | 外部引出指示灯电源输出 GND | |
| 6 | 3V3 | 连接模块内部3.3V，用户无需关心。 | 串行接口 固定波特率 115200 电源脚不使用 |
| RX | RXD 接收引脚，TTL 电平 | ||
| TX | TXD是发送引脚，TTL 电平 | ||
| GND | 电源地 | ||
| 7 | RX- | Receive Data-（接收数据-） | 以太网接口 |
| RX+ | Receive Data+（接收数据+） | ||
| TX- | Transceiver Data-（发送数据-） | ||
| TX+ | Transceiver Data+（发送数据+） | ||
| 8 | 12V | 模组外部供电，支持5-12V | 模块电源输入正 |
| GND | 电源地 | 模块电源输入地 | |
| KEY | 配置按键，可外接 | 配对功能按键接口，如无需引 | |
| GND | 电源地 | 出，可用模块板载的配对按键 |
