工作频率：2.4GHz
发射功率：8dBm

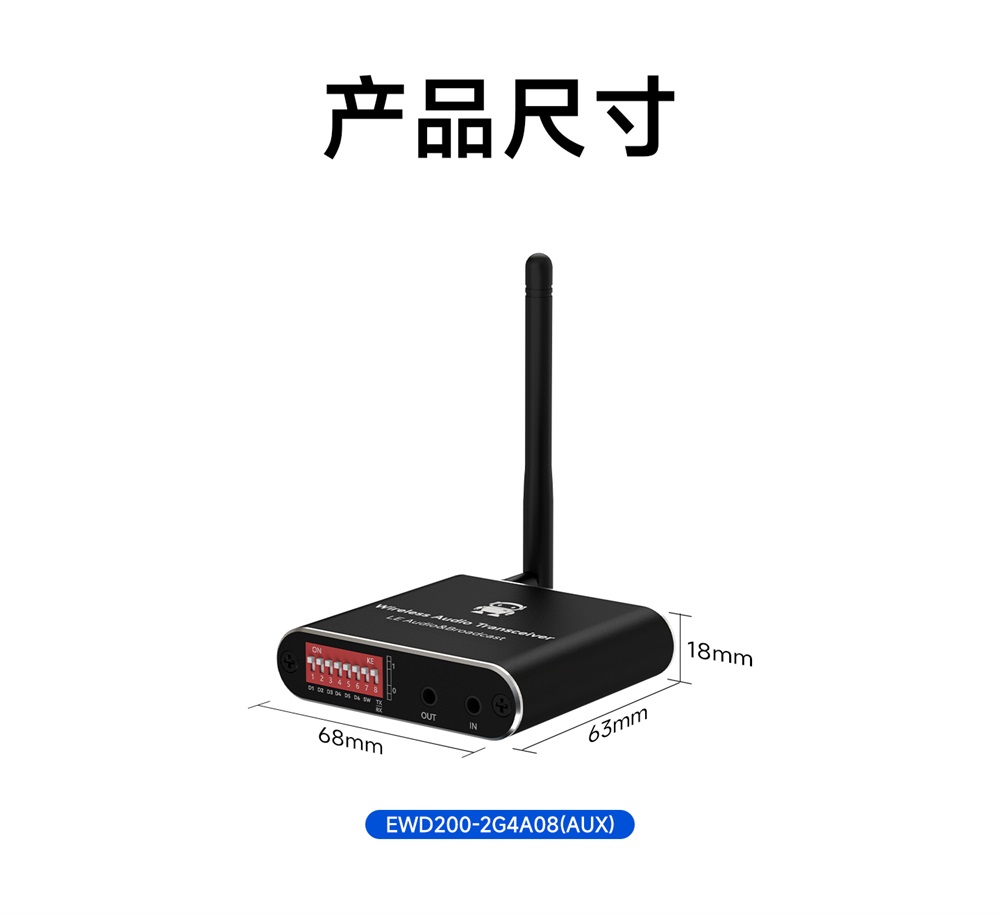

产品尺寸：68*63*18mm 产品重量：90g

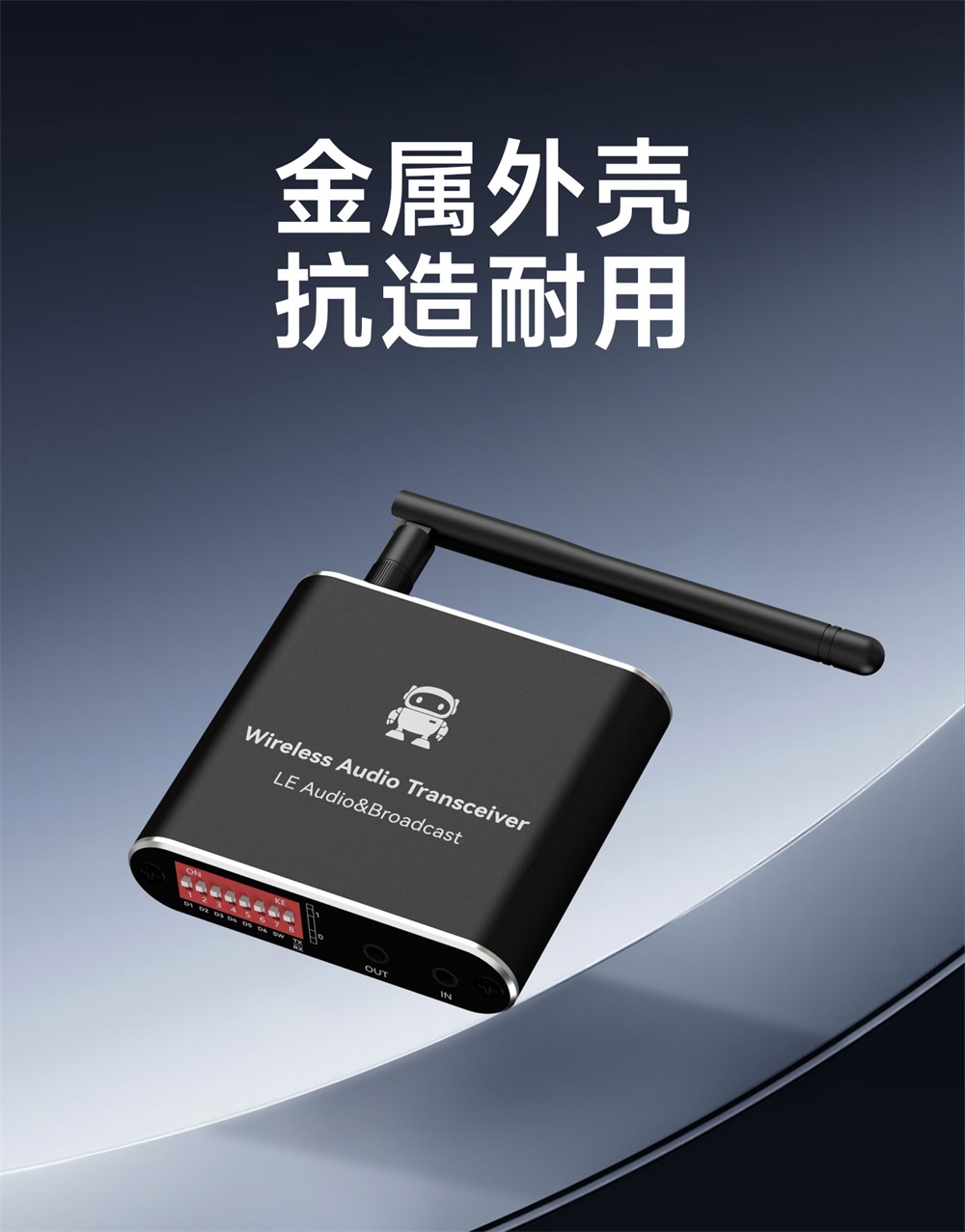

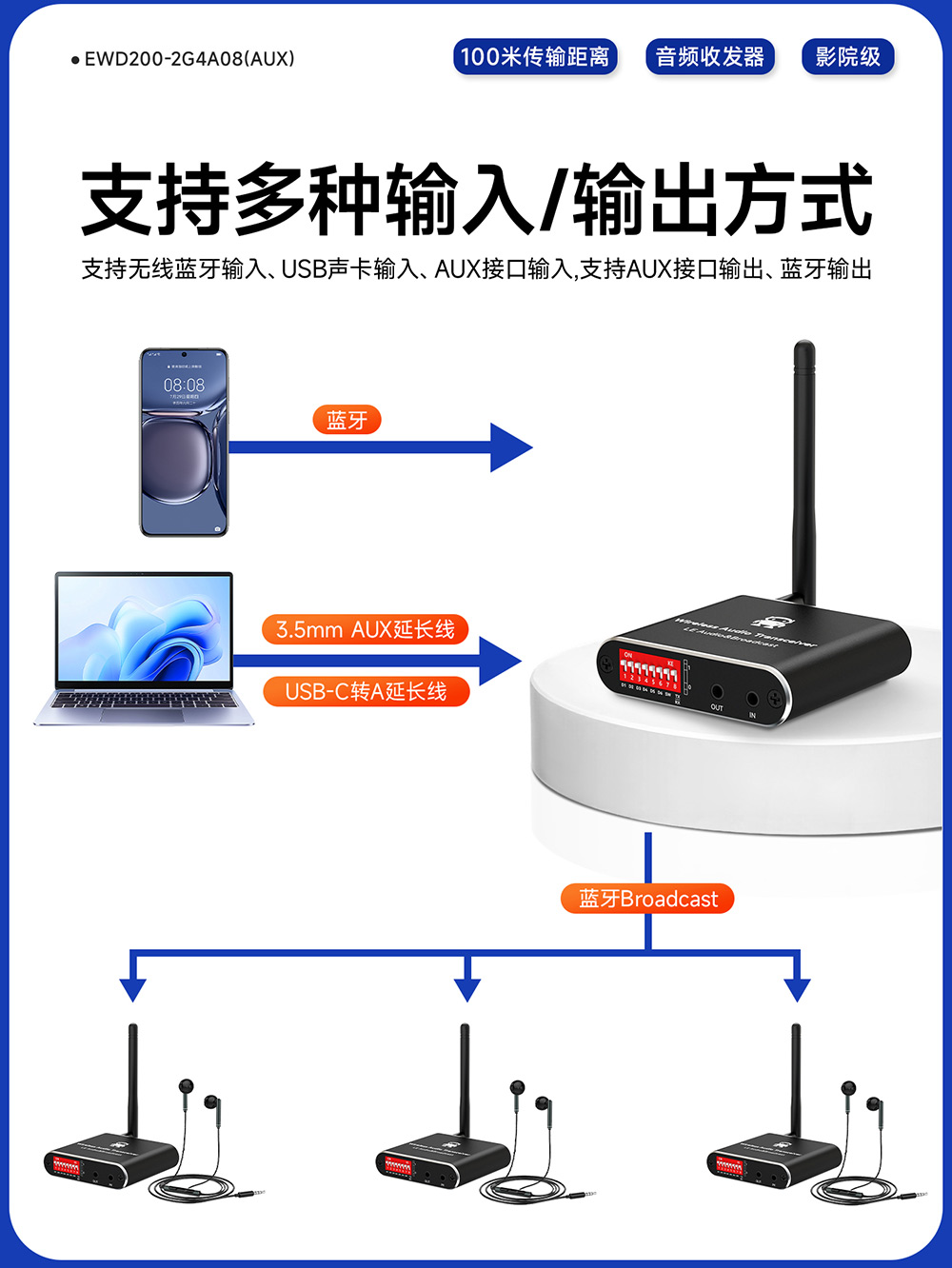

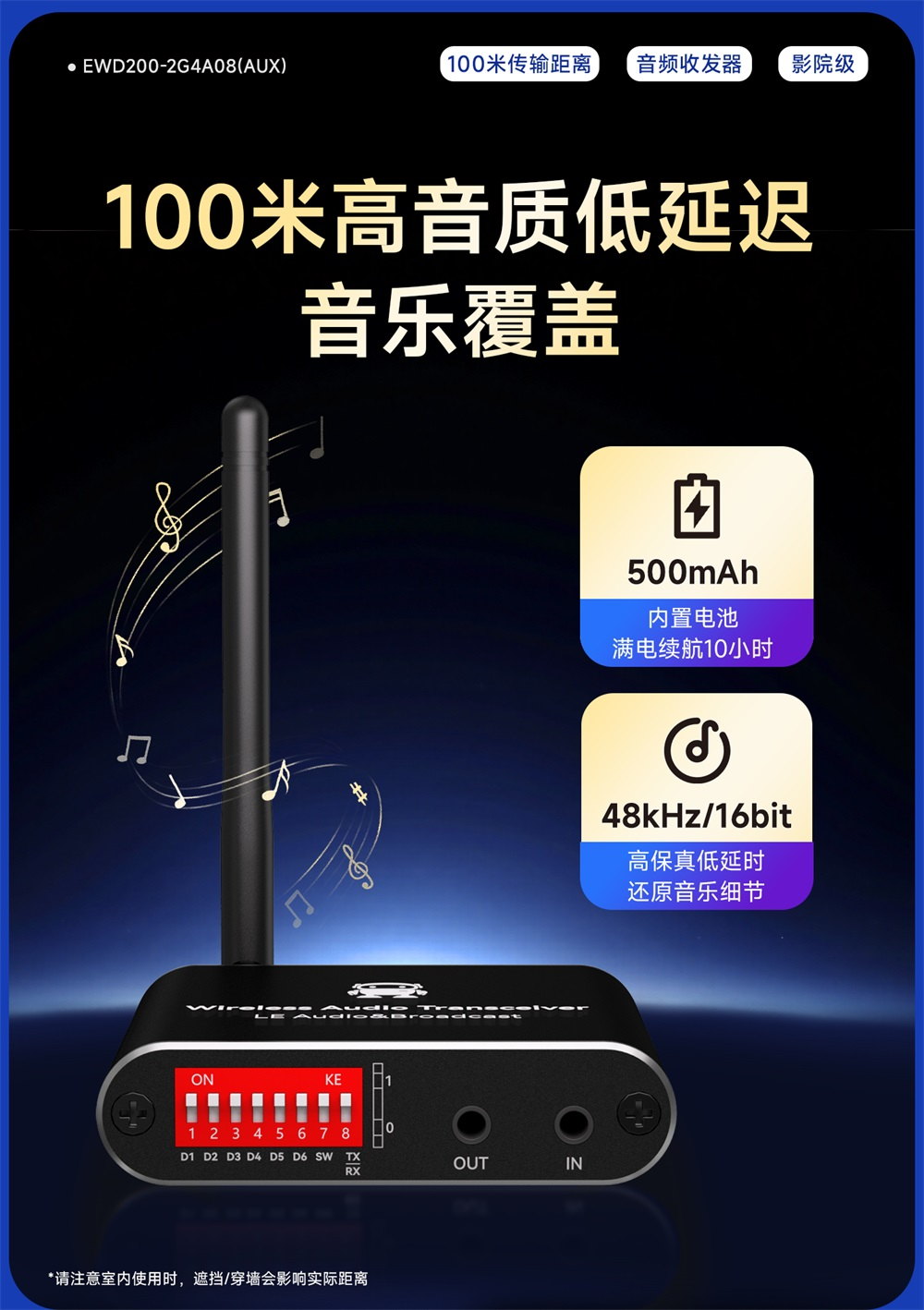

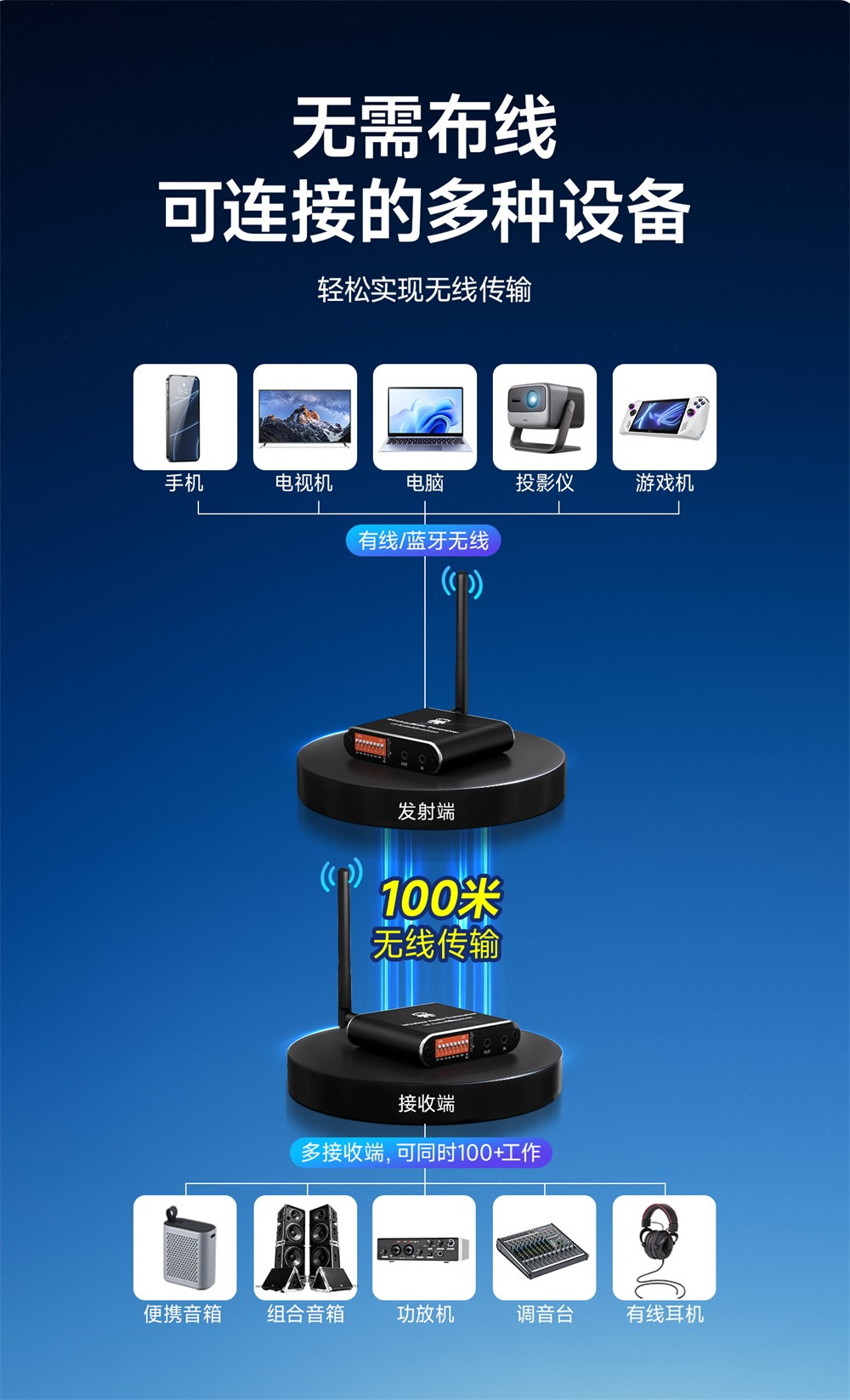

产品简介：EWD200-2G4A08(AUX)遵循蓝牙5.4协议，支持LE Audio技术，延迟可低至0.02s的LC3编码，Broadcast广播，支持1对多音频传输，接收数量大于100台，理论接收数量无限制，支持音频发射、音频接收模式切换，LC3高效音频编解码技术，音频数据支持蓝牙输入、3.5mm AUX接口、USB输入三种输入方式，支持3.5mm AUX接口输出及Broadcast音频广播输出。产品采用合金外壳，工业设计，抗摔耐造，空旷无遮挡环境下，音频传输距离可达100米，内置500mAh锂电池，满电可使用超10小时。适用于室内音频播放、家庭影院等场景。
| 主要参数 | 描述 |
| 型号规格 | EWD201-470A20(AUX) |
| 主体尺寸 | 68*63*18mm |
| 供电方式 | USB-C接口 5V/1A |
| 通讯距离 | 100m(晴朗空旷环境，天线高度1.5m条件下) |
| 采样率 | 24bit/44.1KHz |
| 功率大小 | 8dBm |
| 工作频段 | 2.4GHz |
| 天线增益 | 3dBi |
| 产品重量 | 90g |
| 工作温度 | -40℃ ~ +85℃ |

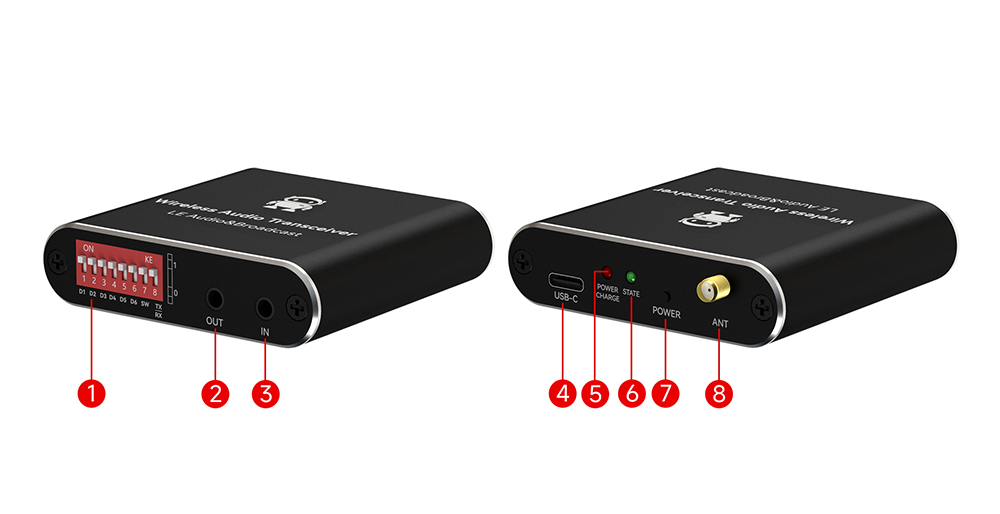

| 序号 | 标号 | 名称 | 说明 |

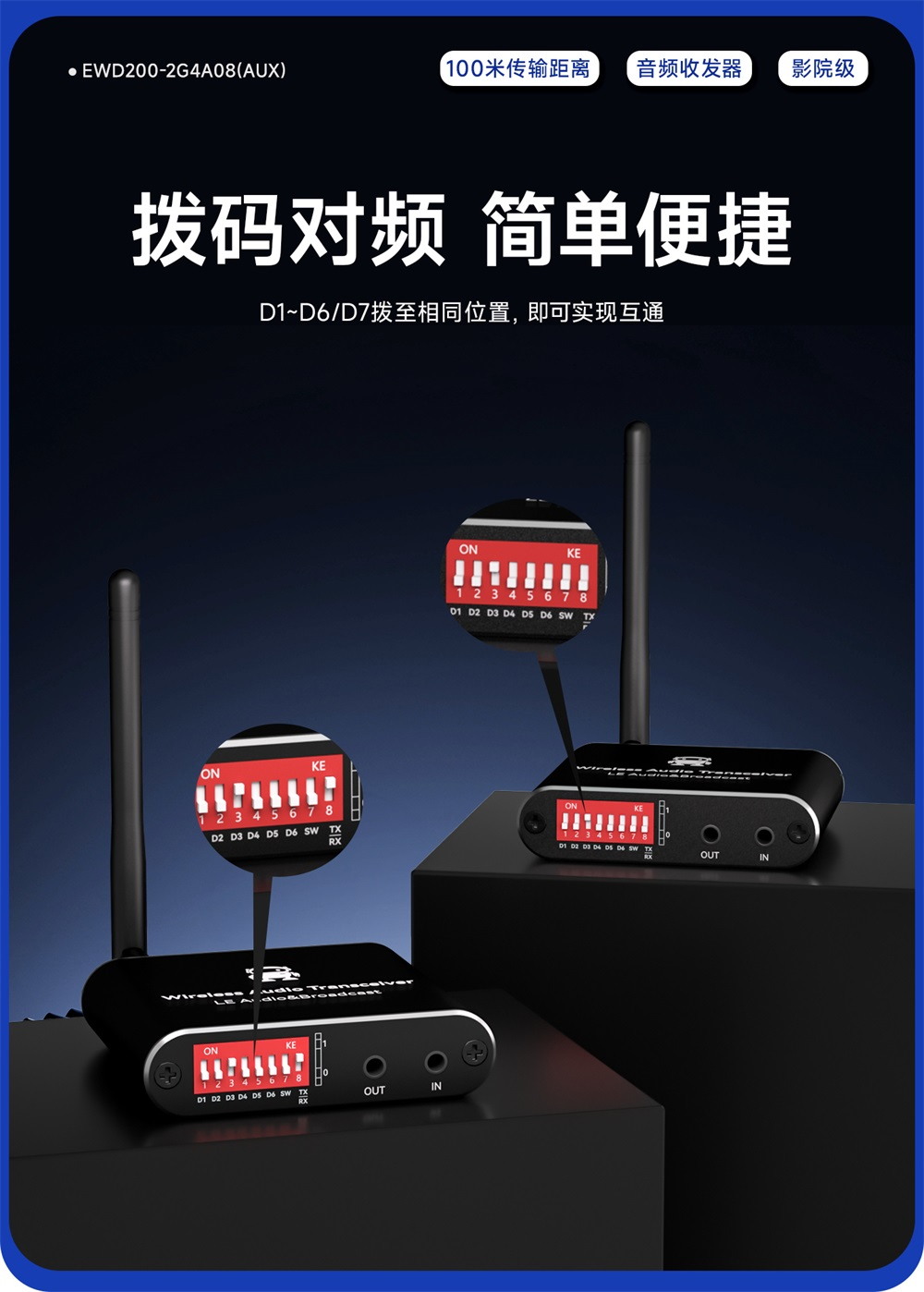

| 1 | D1~D6 | 拨码开关 | 往上拨为1，往下拨为0，一共128种组合，当收发两侧设置一致时才能通讯 |
| SW | 蓝牙连接开关，当使用手机连接时需按先将SW拨至0，再按0→1→0的顺序拨动，进行手机连接授权，一次连接后，后续可自动回连。 | ||
| TX/RX | 往上拨为发射模式，往下拨为接收模式 | ||

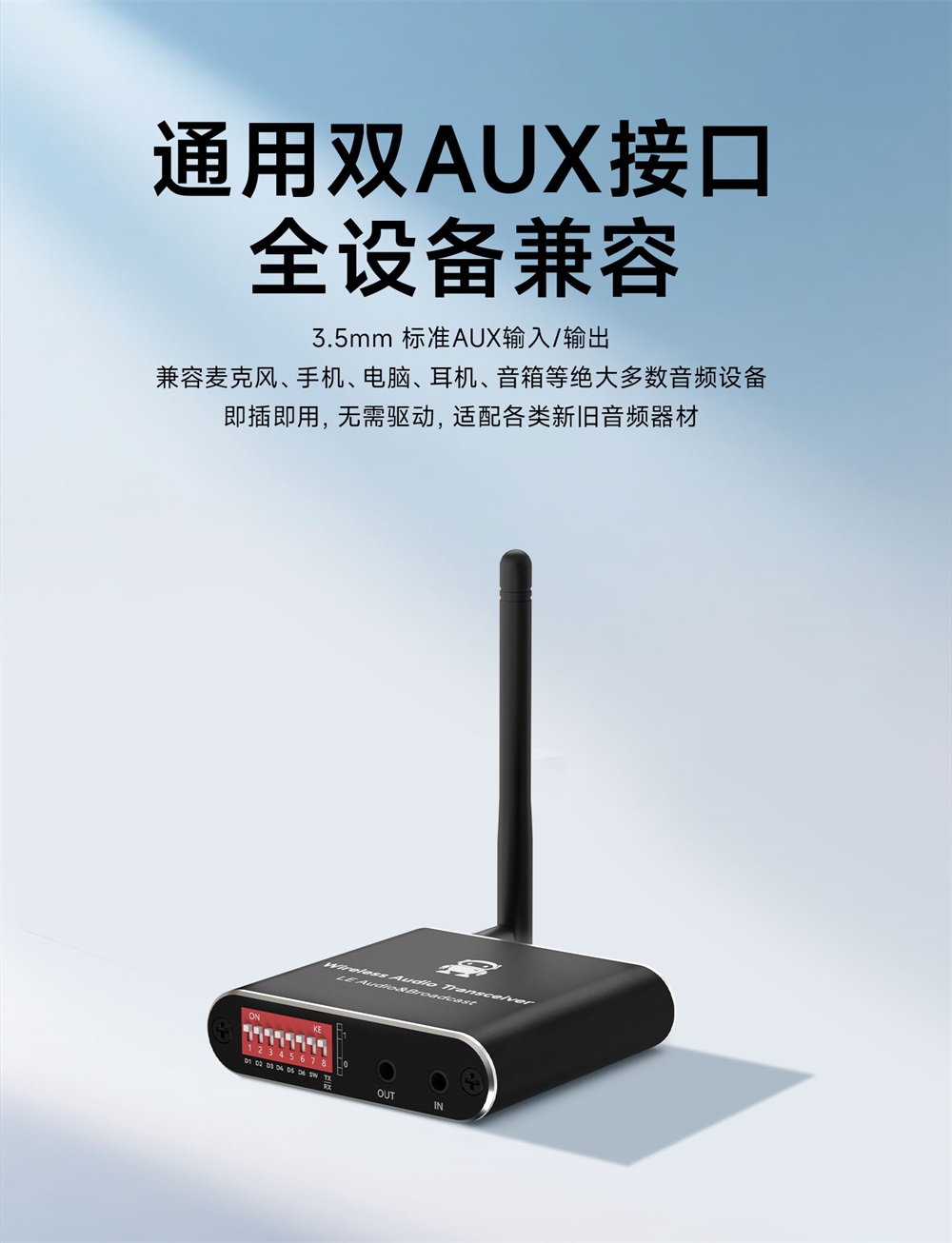

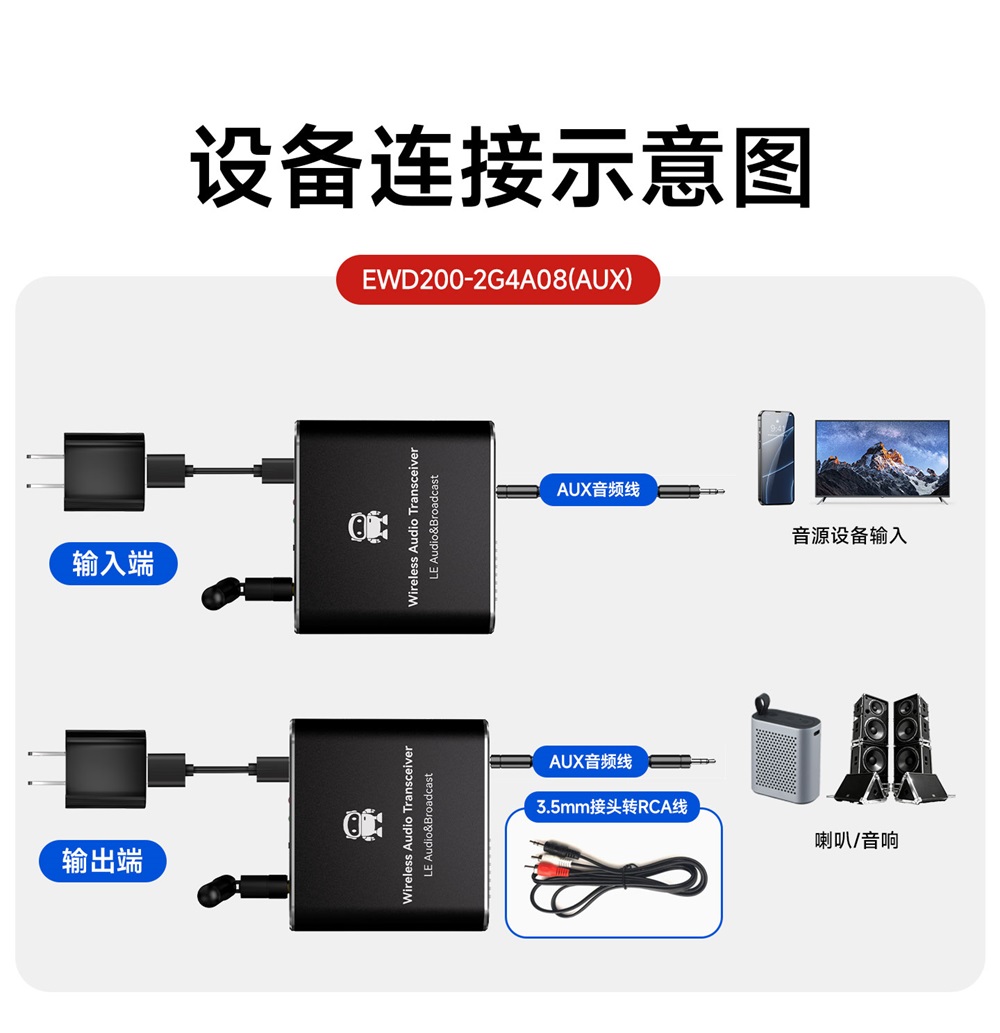

| 2 | OUT | 语音输出 | 3.5mm AUX接口输出，可接耳机，可输出到有功放驱动的喇叭等扬声器设备 |
| 3 | IN | 语音输入 | 3.5mm AUX接口输入，可接电脑、手机、音乐播放器等设备 |
| 4 | USB-C | 电源输入 | USB-Type-C接口，5V/1A输入 |
| 5 | POWER CHARGE | 充电指示灯 | 充电时红色亮，充满时红色熄灭 |
| 6 | STATE | 状态指示灯 | 开机时，若处于发射状态，指示灯按熄灭3秒闪烁2次的方式循环指示，若处于接收状态，未匹配到发射时指示灯一直闪烁，若已连接到发射，则与发射端指示灯闪烁方式相同。 |
| 7 | POWER | 电源开关 | 长按3秒开机/关机 |
| 8 | ANT | 天线接口 | 连接配套天线 |
