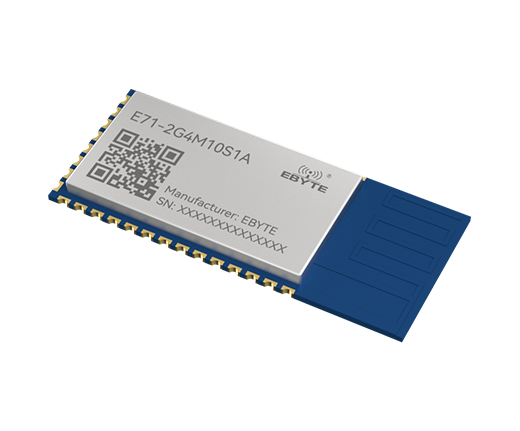

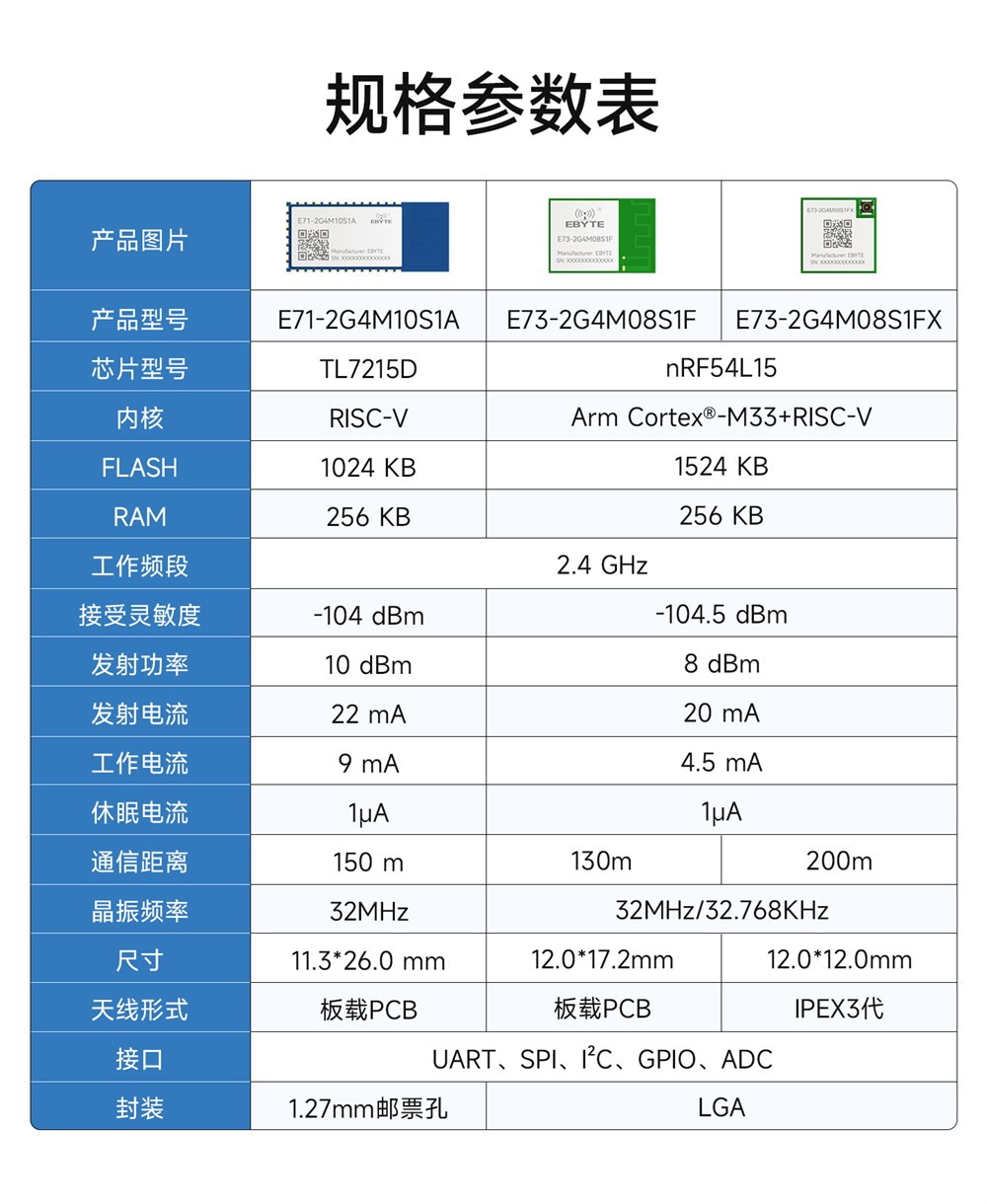

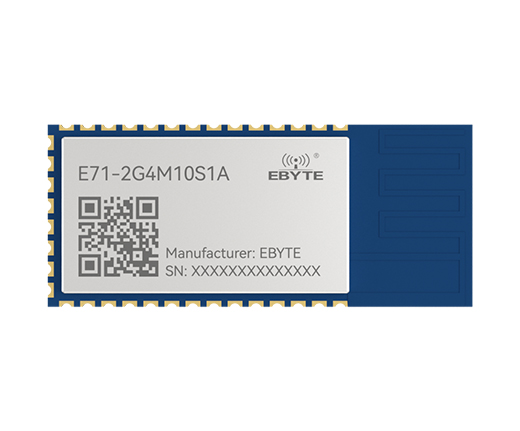

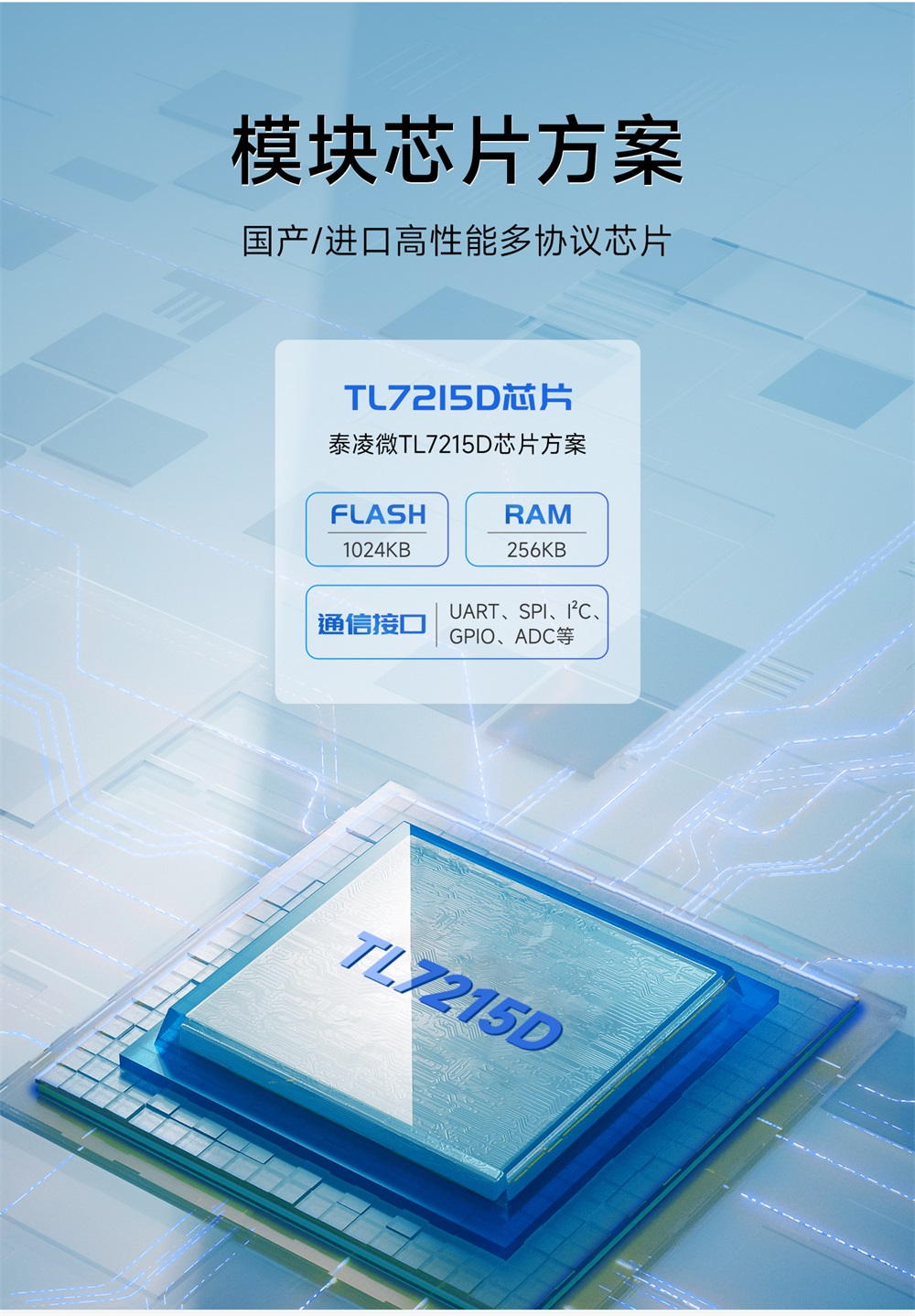

| 参数 | 描述 |
| 芯片型号 | TL7215D |
| 内核 | RISC-V |
| RAM | 256 KB |
| FLASH | 1024 KB |

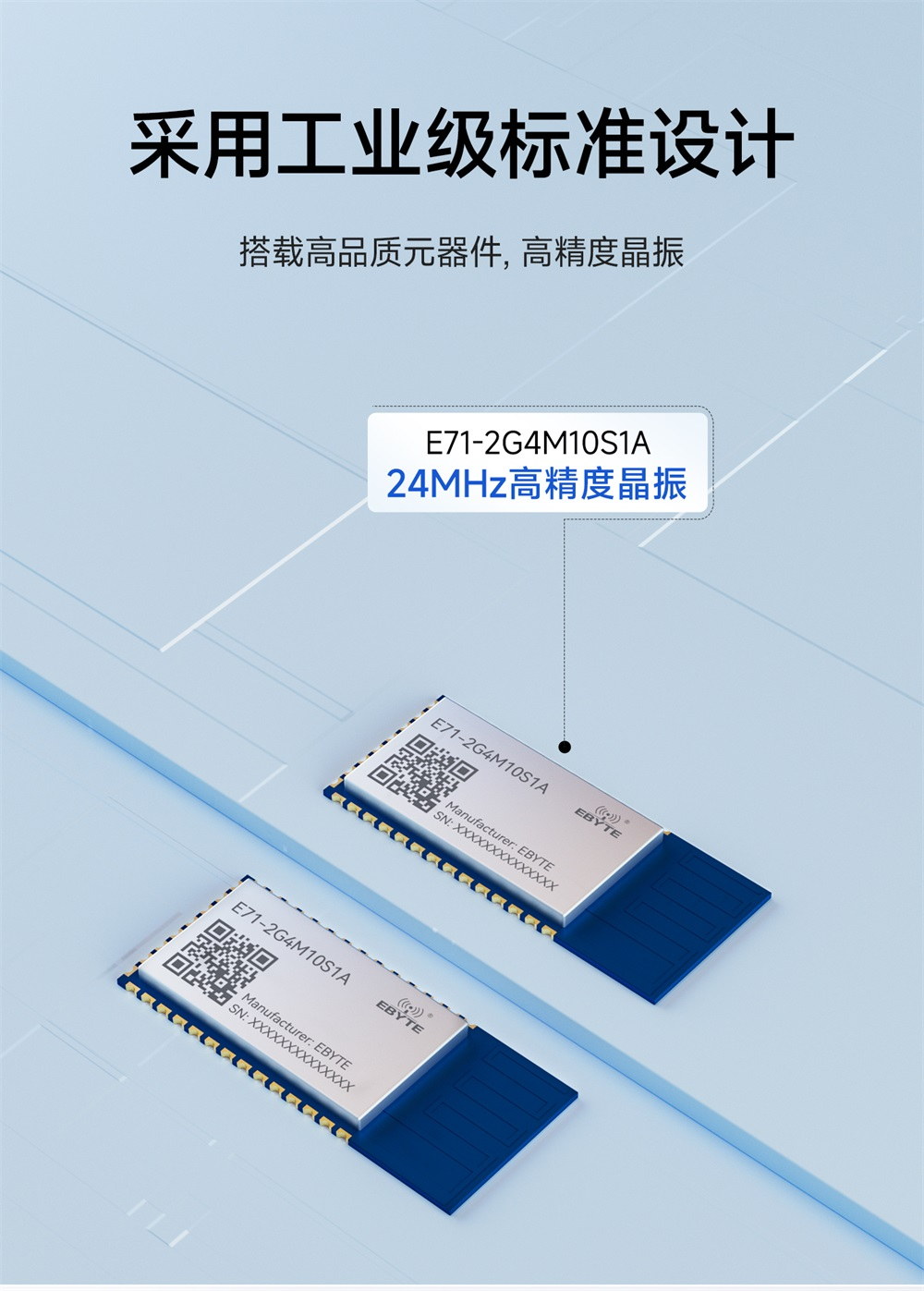

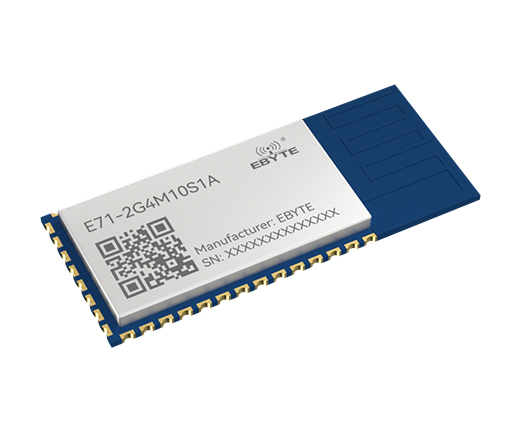

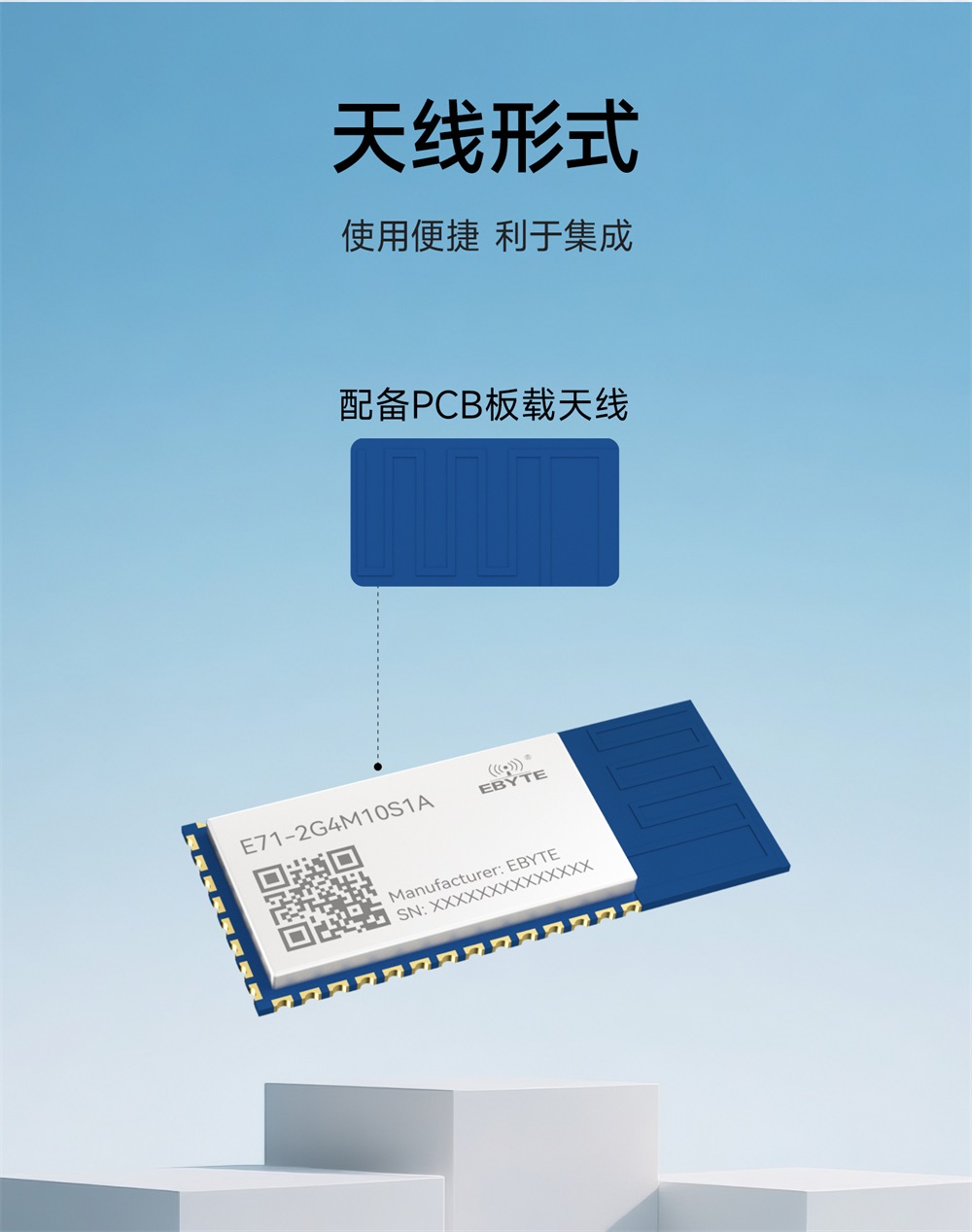

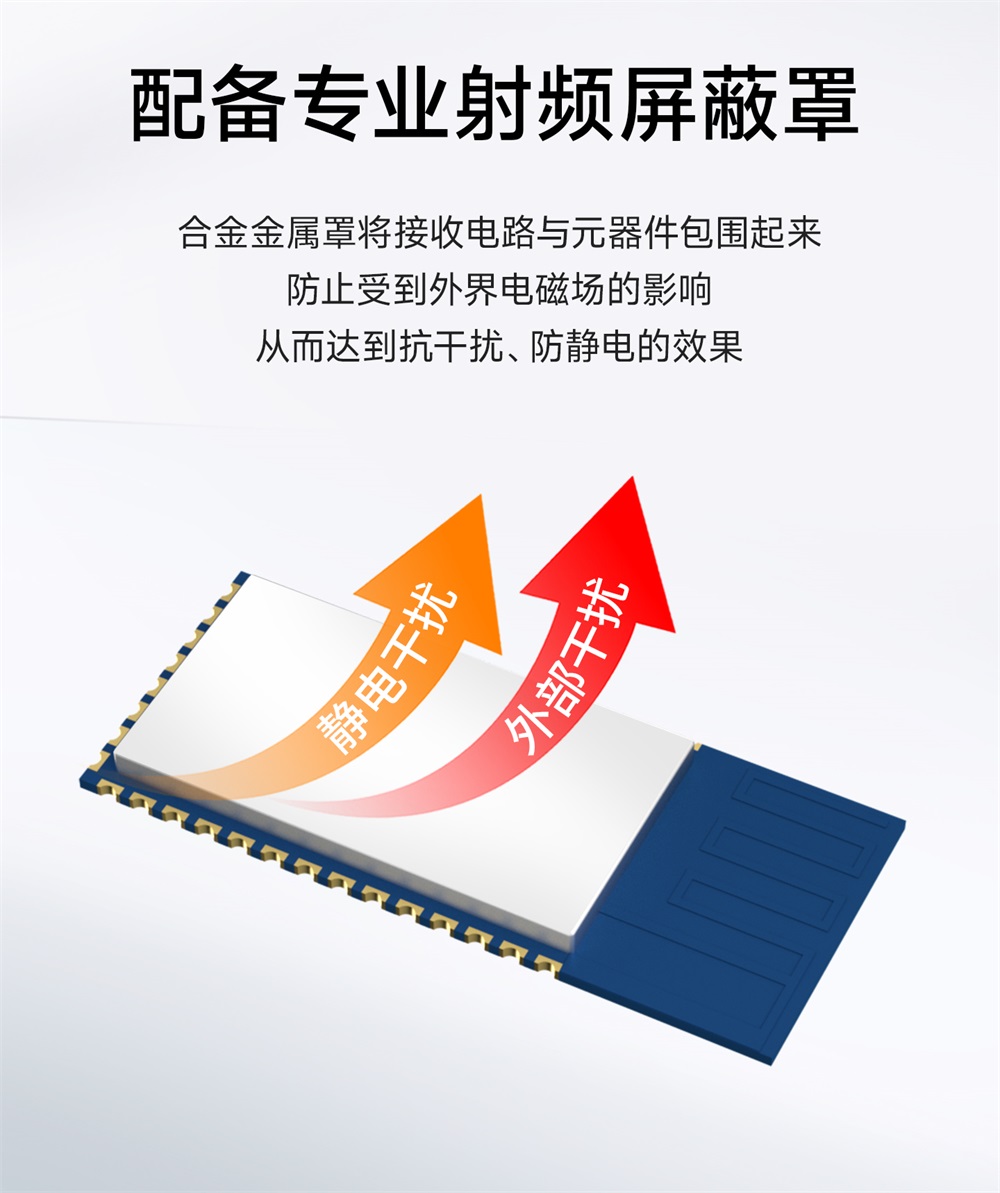

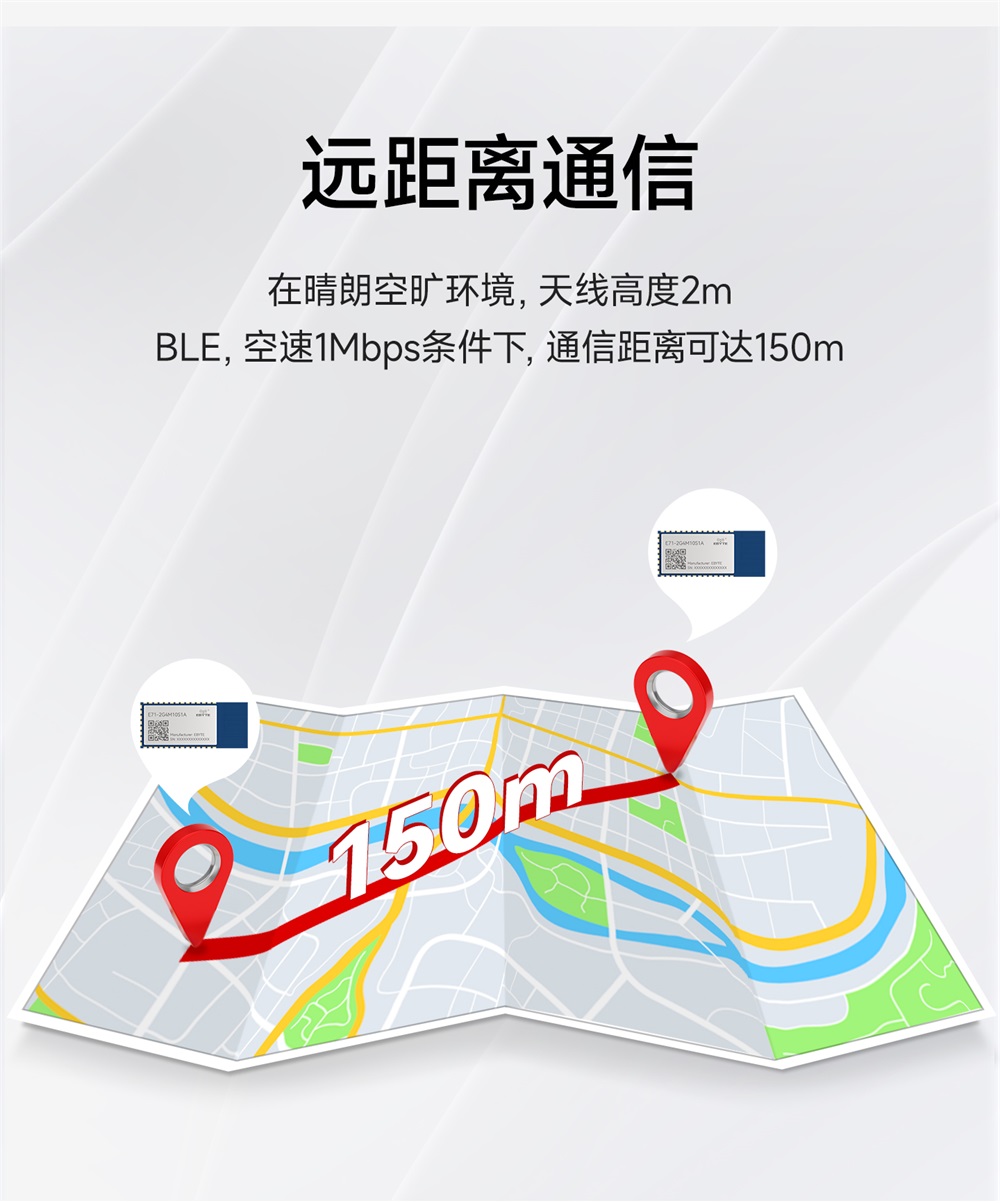

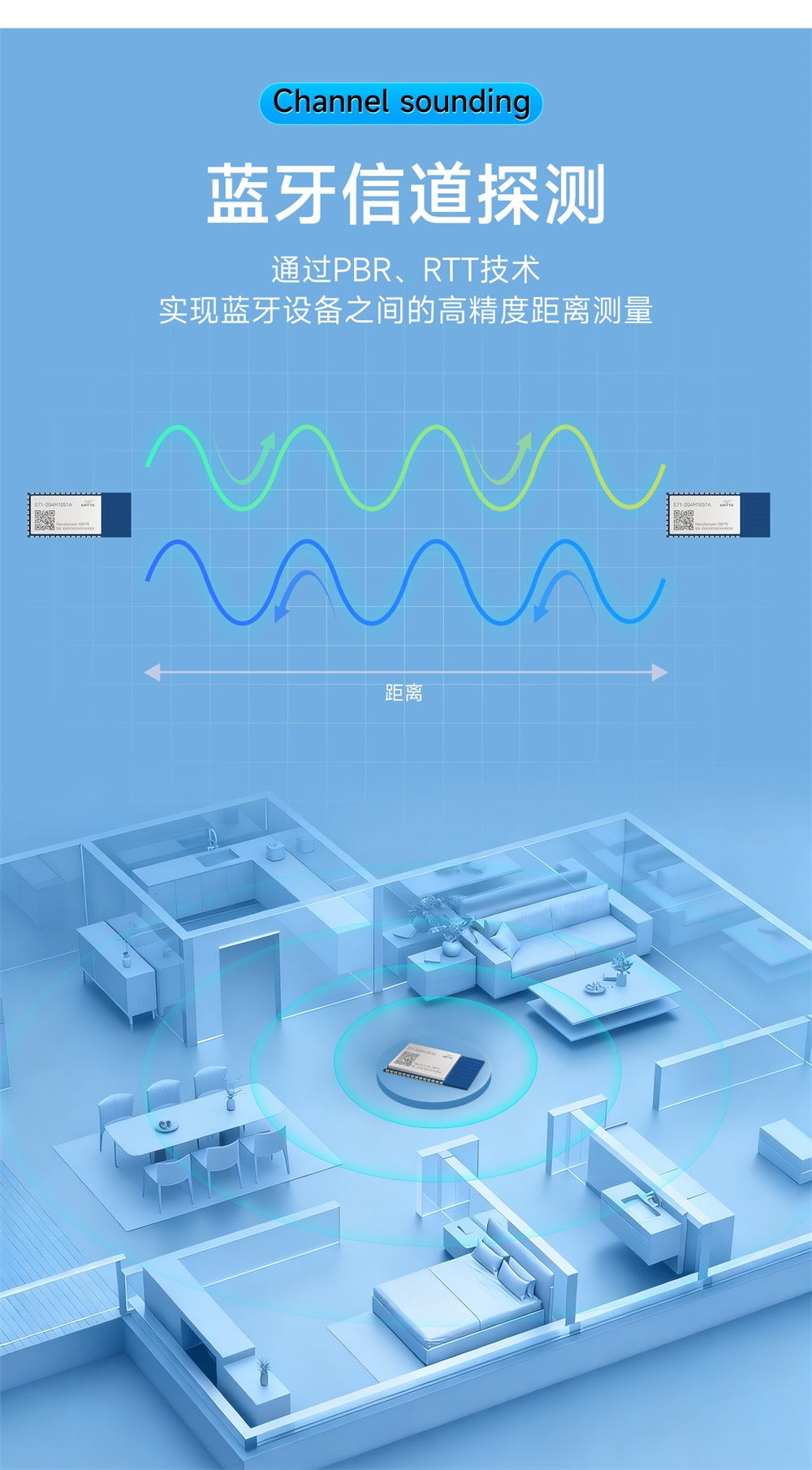

| 晶振 | 24MHz，内置无源晶振，内部无32.768KHz低频晶振 |
| 接口 | UART、SPI、I²C、GPIO、ADC、PWM，需用户自行开发设置 |
| 封装 | 1.27mm邮票孔 |
| 重量 | 1.0g±0.2g |
| 工作环境 | |
| 工作温度 | -40℃~+85℃，工业级标准 |
| 工作湿度 | 10~95%RH，无凝露 |
| 存储温度 | -40℃～+125℃ |
| 射频参数 | |
| 发射功率 | 10dBm，功率多级可调 |
| 工作频段 | 2.4GHz |
| 接收灵敏度 | -104.5 dBm @Long Range 125 Kbps |
| -96 dBm @Bluetooth LE 1 Mbps | |
| -93 dBm @Bluetooth LE 2 Mbps | |
| 电气参数 | |
| 供电电压 | VBAT：1.8V~4.3V，推荐至少3.3V供电（≥3.7V可保证发射功率），超过4.3V有烧毁模块的风险 |
| VBUS：4.5V~5.5V，超过5.5V有烧毁模块的风险 | |
| 通信电平 | 3.3V或1.8V可选（使用VBAT供电时会有所限制，详情参考TL7215D数据手册） |
| 发射电流 | ≈22mA，瞬时功耗 |
| 接收电流 | ≈9mA |
| 休眠电流 | ≈1uA，软件关断 |

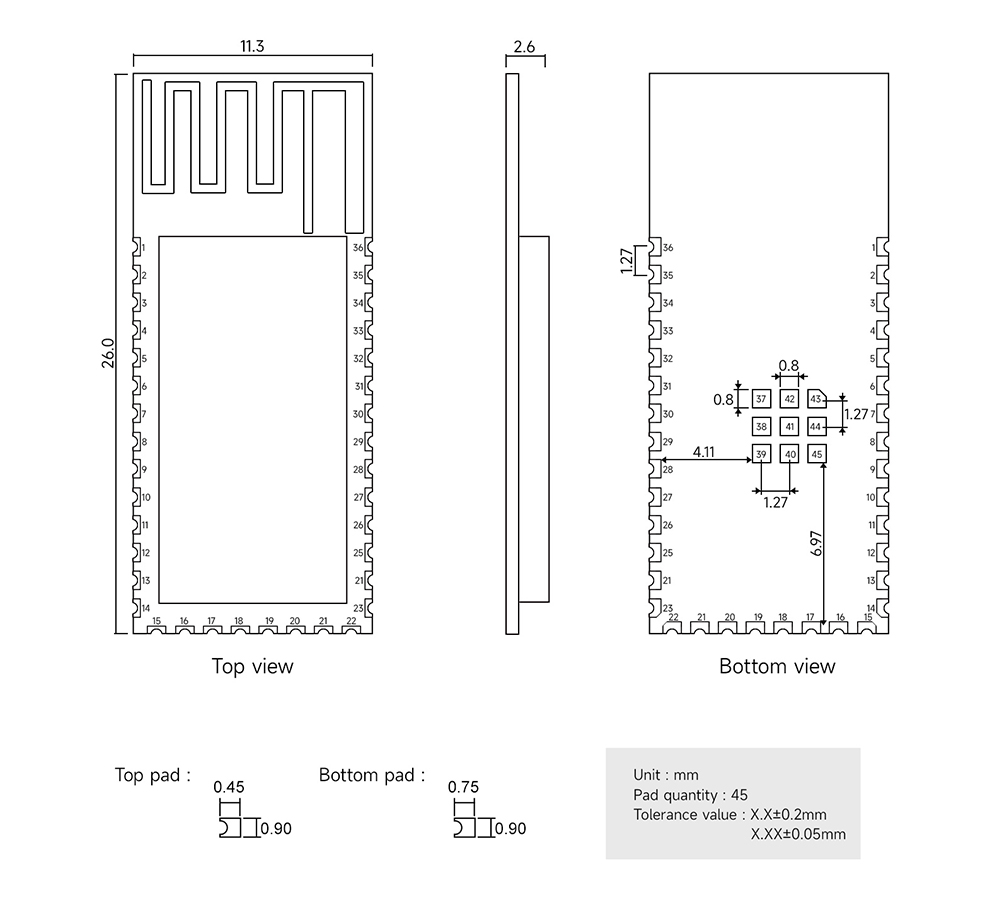

| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | PA4 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 3 | PA3 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 4 | PA2 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 5 | VIO_PE | 输入 | PE1~PE5、PE7、PA2~PA4端口 IO 供电引脚，DC 1.8V或3.3V |
| 6 | PA5 | 输入/输出 | 可配置的通用 IO 口/USB_DM（详见TL721X手册） |
| 7 | PA6 | 输入/输出 | 可配置的通用 IO 口/USB_DP（详见TL721X手册） |
| 8 | PA7 | 输入/输出 | 可配置的通用 IO 口/SWS（详见TL721X手册） |
| 9 | PB4 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 10 | VIO_PB | 输入 | PB4~PB7、PC0、PA7端口IO供电引脚，DC 1.8V或3.3V |
| 11 | PE7 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 12 | PE5 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 13 | PE4 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 14 | GND | - | 地线，连接到电源参考地 |
| 15 | PE3 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 16 | PE2 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 17 | PE1 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 18 | PB5 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 19 | PB6 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 20 | PB7 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 21 | PC0 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 22 | VO1V8 | 输出 | 模组1.8V输出引脚 |
| 23 | GND | - | 地线，连接到电源参考地 |
| 24 | VBUS | 输入 | 电源输入，DC 4.5V~5.5V |
| 25 | VBAT | 输入 | 电源输入，DC 1.8V~4.3V |
| 26 | VO3V3 | 输出 | 模组3.3V输出引脚 |
| 27 | RESET | 输入 | 复位引脚，低电平复位 |
| 28 | PD0 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 29 | PD2 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 30 | PD3 | 输入/输出 | 可配置的通用 IO 口（详见TL721X手册） |
| 31 | NC | - | 空引脚 |
| 32 | NC | - | 空引脚 |
| 33 | VIO_PD | 输入 | PD0、PD2~PD3端口IO供电引脚，DC 1.8V或3.3V |
| 34 | NC | - | 空引脚 |
| 35 | NC | - | 空引脚 |
| 36~45 | GND | - | 地线，连接到电源参考地 |
