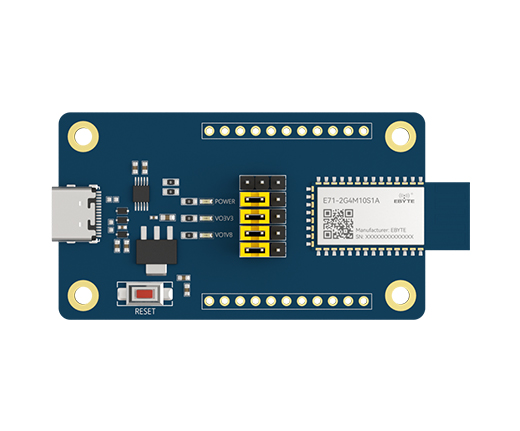

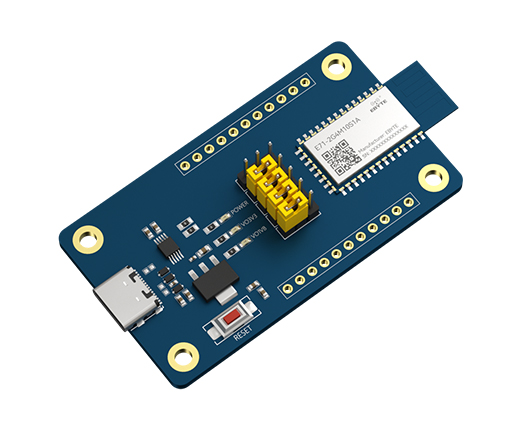

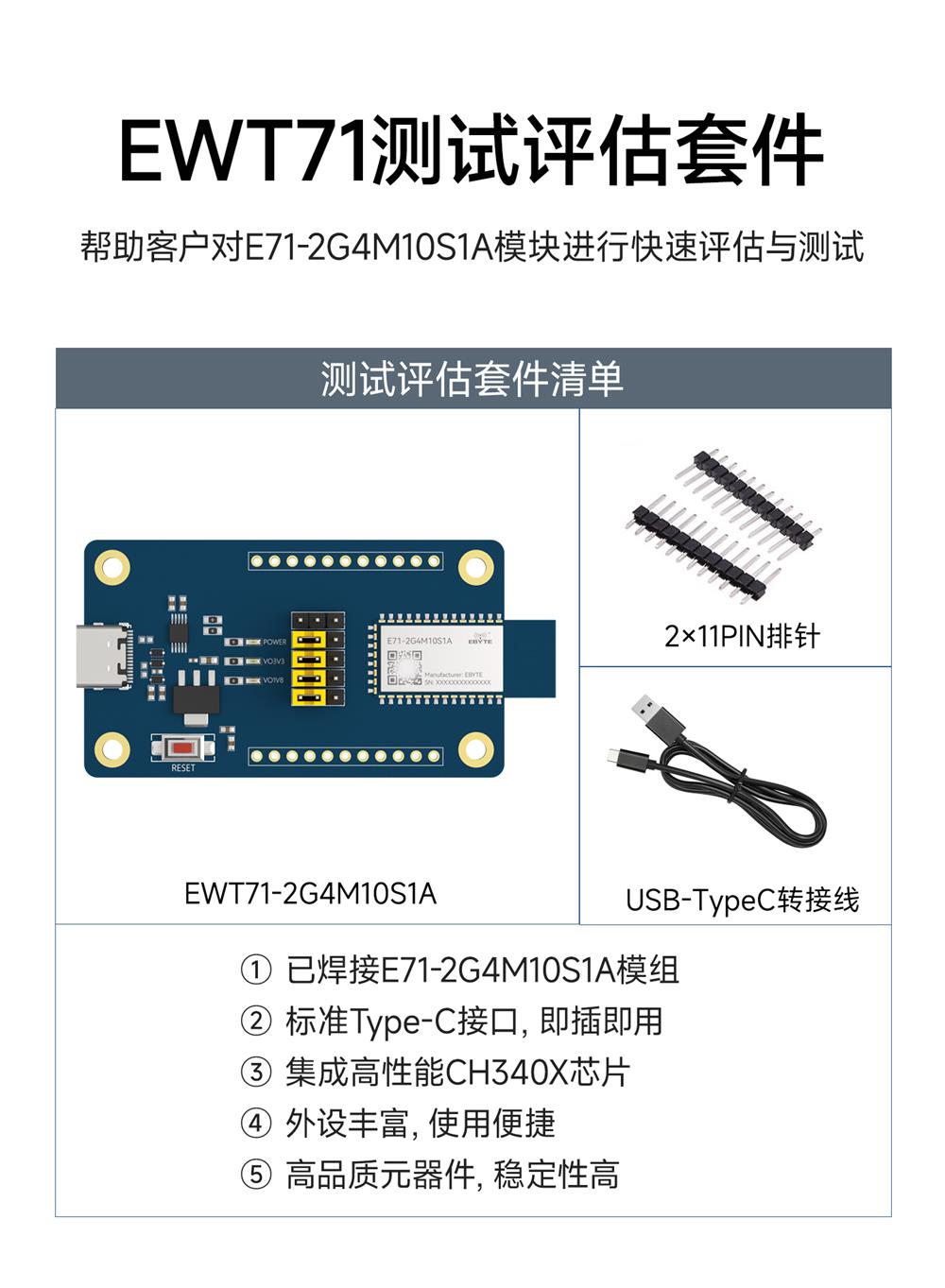

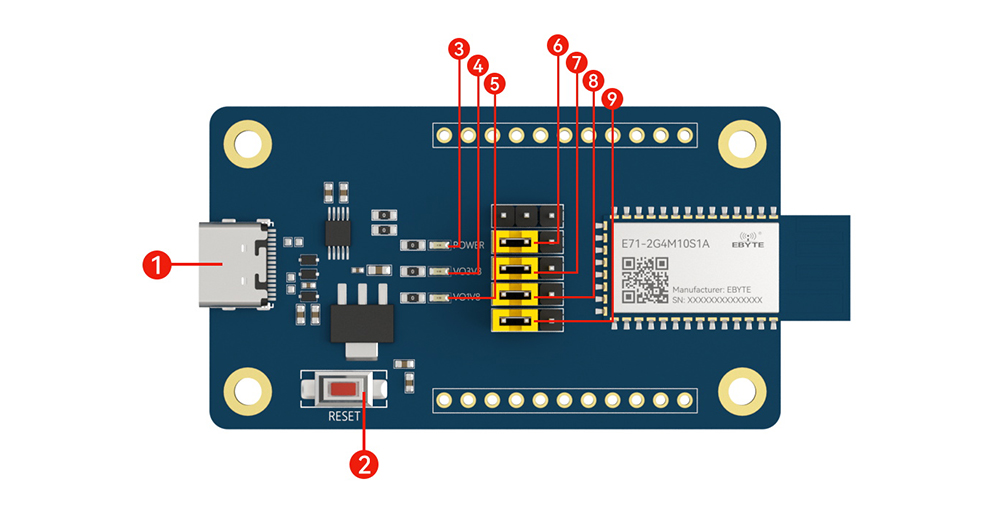

| 序号 | 定义 | 说明 | 备注 |
| 1 | Type-C | DC 5.0V供电及通信接口 | 标准Type-C接口，即插即用 |
| 2 | RESET | 复位按键 | - |
| 3 | PWR | 电源指示灯 | 电源正常，指示灯常亮 |
| 4 | VO3V3 | VO3V3电源指示灯 | 电源正常，指示灯常亮 |
| 5 | VO1V8 | VO1V8电源指示灯 | 电源正常，指示灯常亮 |
| 6 | VBAT | 模组VBAT供电跳线 | 默认供电DC 3.3V |
| 7 | VIO_PE | 模组VIO_PE供电跳线 | VIO_PE供电配置跳线,默认供电DC 3.3V |
| 8 | VIO_PD | 模组VIO_PD供电跳线 | VIO_PD供电配置跳线,默认供电DC 3.3V |
| 9 | VIO_PB | 模组VIO_PD供电跳线 | VIO_PB供电配置跳线,默认供电DC 3.3V |

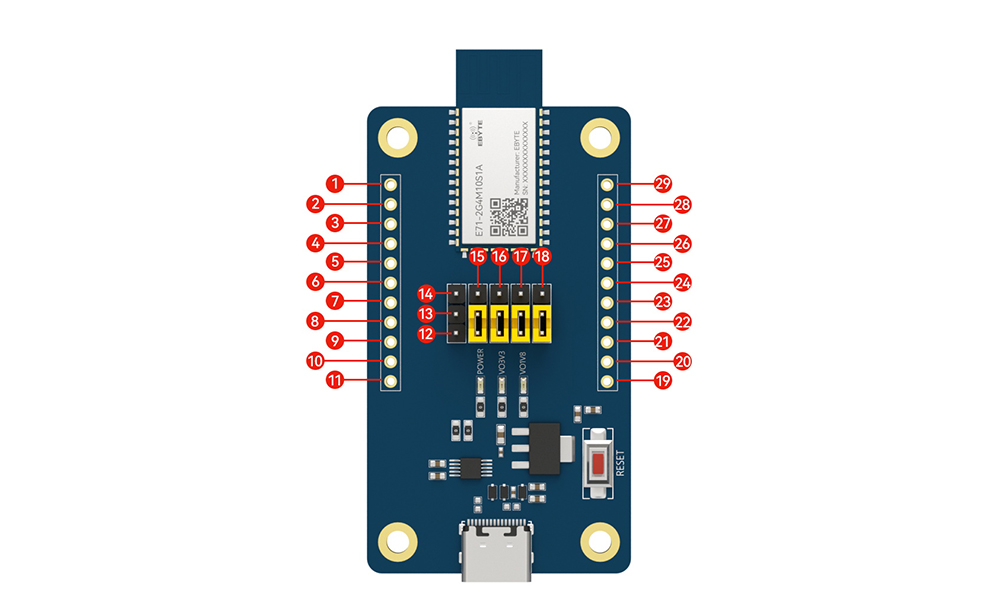

| 引脚序号 | 引脚名称 | 引脚方向 | 描述 |
| 1 | PA4 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 2 | PA3 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 3 | PA2 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 4 | PE7 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 5 | PE5 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 6 | PE4 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 7 | PE3 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 8 | PE2 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 9 | PE1 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 10 | PA5 | 输入/输出 | 可配置的通用 IO 口/USB_DM（详见TL721X手册） |
| 11 | PA6 | 输入/输出 | 可配置的通用 IO 口/USB_DP（详见TL721X手册） |
| 12 | +5V | 输出 | 底板5.0V输出引脚 |
| 13 | VBUS | 输入 | 模组VBUS供电引脚 |
| 14、15 | NC | - | - |
| 16~18 | VO1V8 | 输出 | 模组1.8V输出引脚 |
| 19 | GND | - | 电源地 |
| 20 | PA7 | 输入/输出 | 可配置的通用IO口/SWS（详见TL721X手册） |
| 21 | PB4 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 22 | PB5 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 23 | PB6 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 24 | PB7 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 25 | PC0 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 26 | PD0 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 27 | PD2 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 28 | PD3 | 输入/输出 | 可配置的通用IO口（详见TL721X手册） |
| 29 | GND | - | 电源地 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率 bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWT71-2G4M10S1A | USB | - | - | - | - | - | - | 68*34 | E71-2G4M10S1A模块测试套件 | ||
| E71-2G4M10S1A | I/O | TL7215D | 2.4G | 10 | 0.15 | 1M | PCB | 11.3*26 | 小体积、高性能、低功耗、接口资源丰富 |
