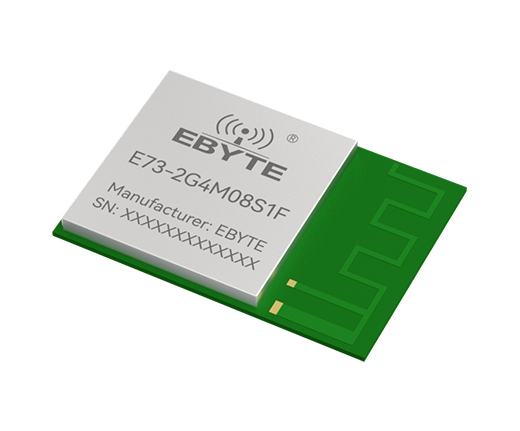

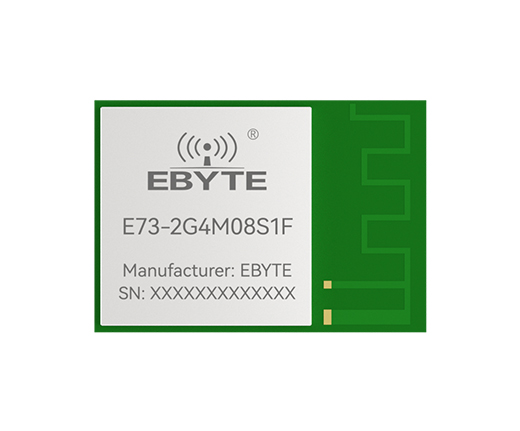

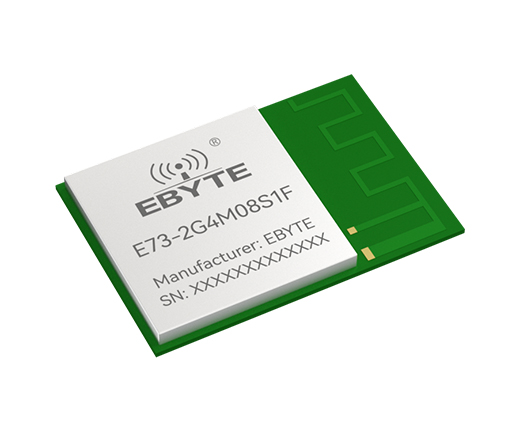

E73-2G4M08S1F SoC无线通信模块

芯片方案：nRF54L15

工作频率：2.4GHz

发射功率：8dBm

通信距离：130m

产品尺寸：12*17.2mm

产品重量：0.8g±0.2g

产品简介：E73-2G4M08S1F系列模组是基于Nordic nRF54L15芯片方案SoC设计的多协议无线通信模块，具备通信距离远、功耗低、抗干扰能力强、接口资源丰富、处理能力强和尺寸小等特性。无线通信模组需用户二次开发，可广泛应用于物联网行业。

技术手册
样品购买
概述特点
概述特点 性能参数 引脚定义 相关下载 订购方式 技术应用 系列产品

E72-2G4M05S1A
2.E83-2G4M03S

E73-2G4M08S1F SoC无线模块 (1)
E73-2G4M08S1F SoC无线模块 (2)

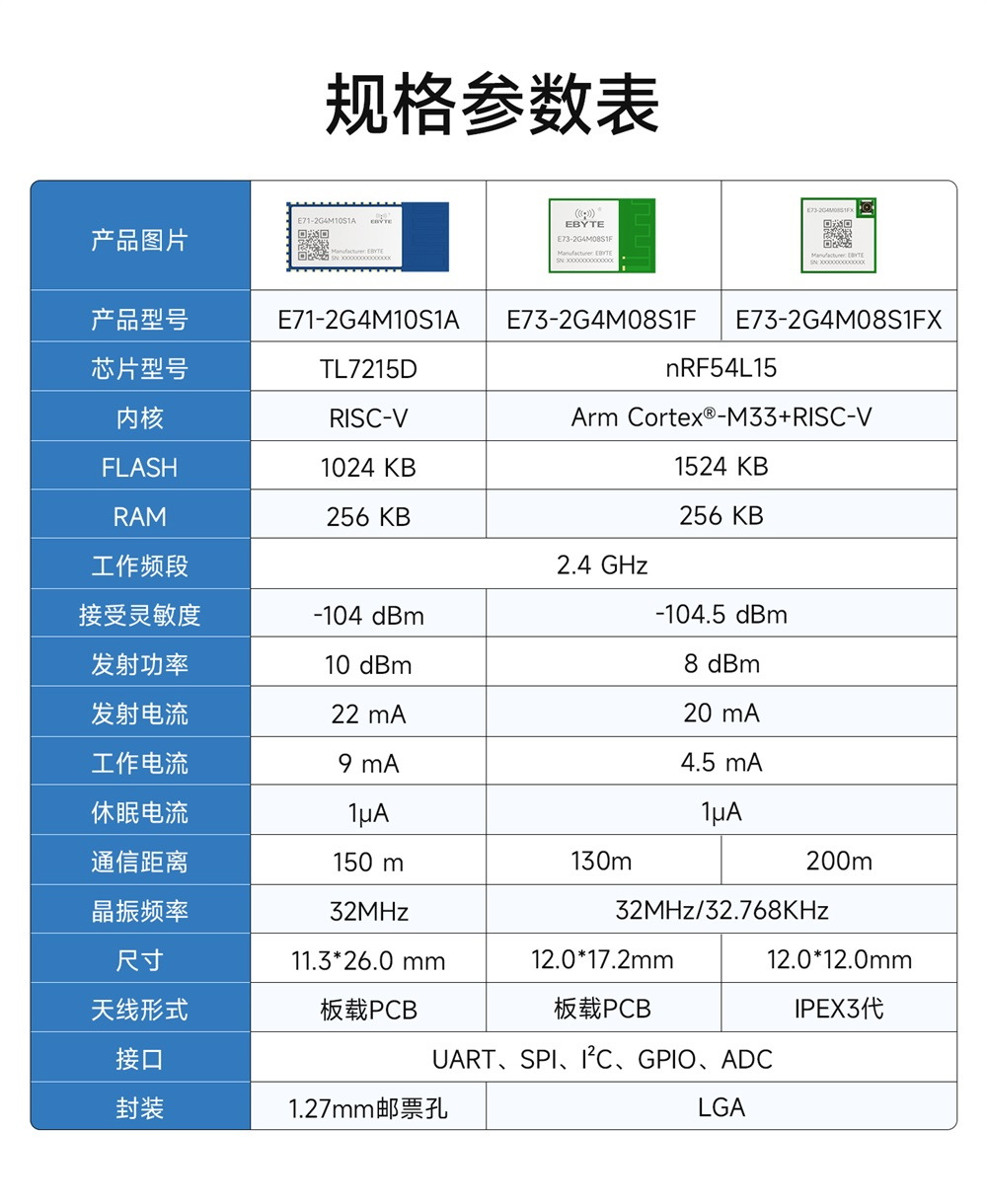

E73-2G4M08S1F SoC无线模块 (3)

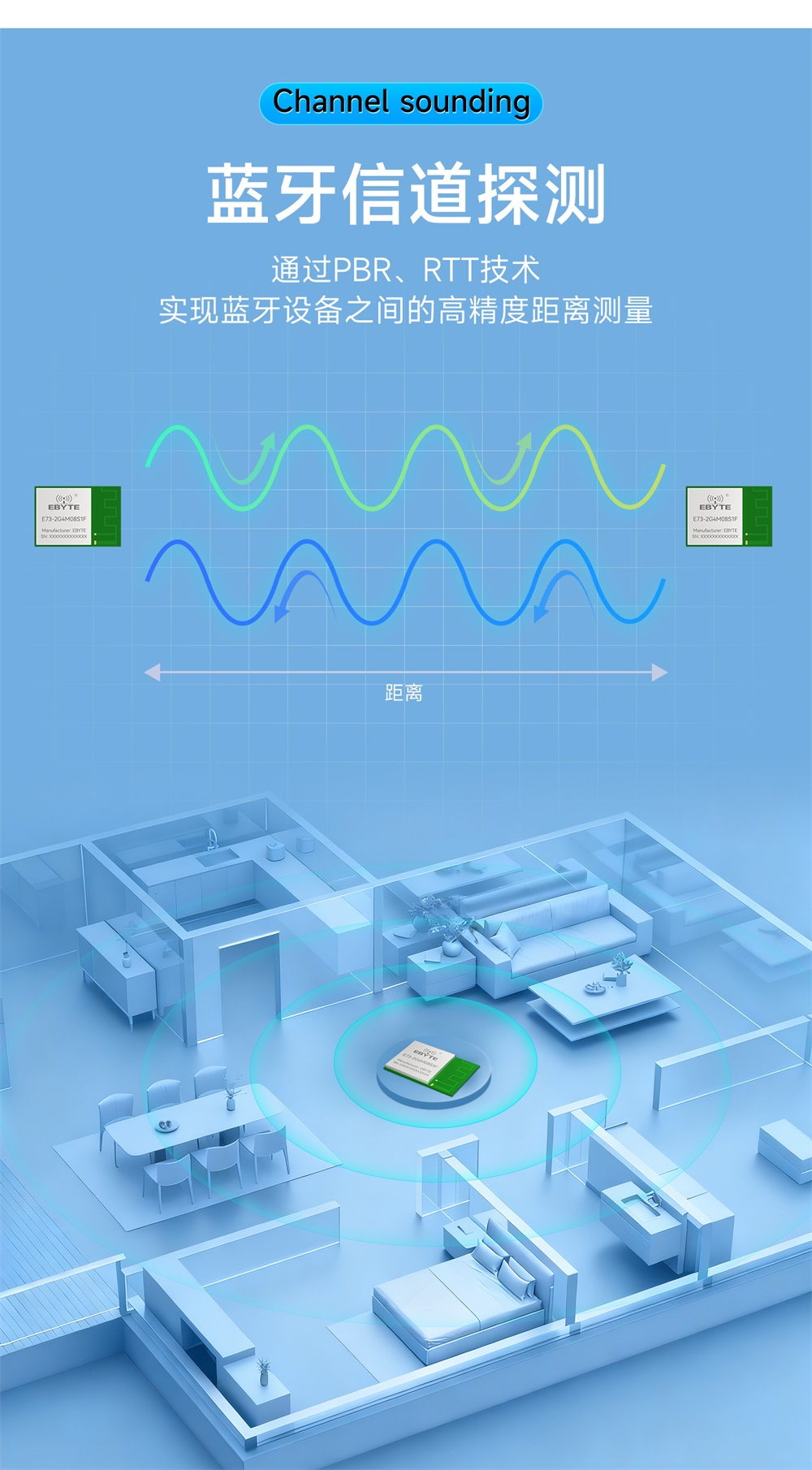

E73-2G4M08S1F SoC无线模块 (4)
E73-2G4M08S1F SoC无线模块 (5)
E73-2G4M08S1F SoC无线模块 (6)
E73-2G4M08S1F SoC无线模块 (7)

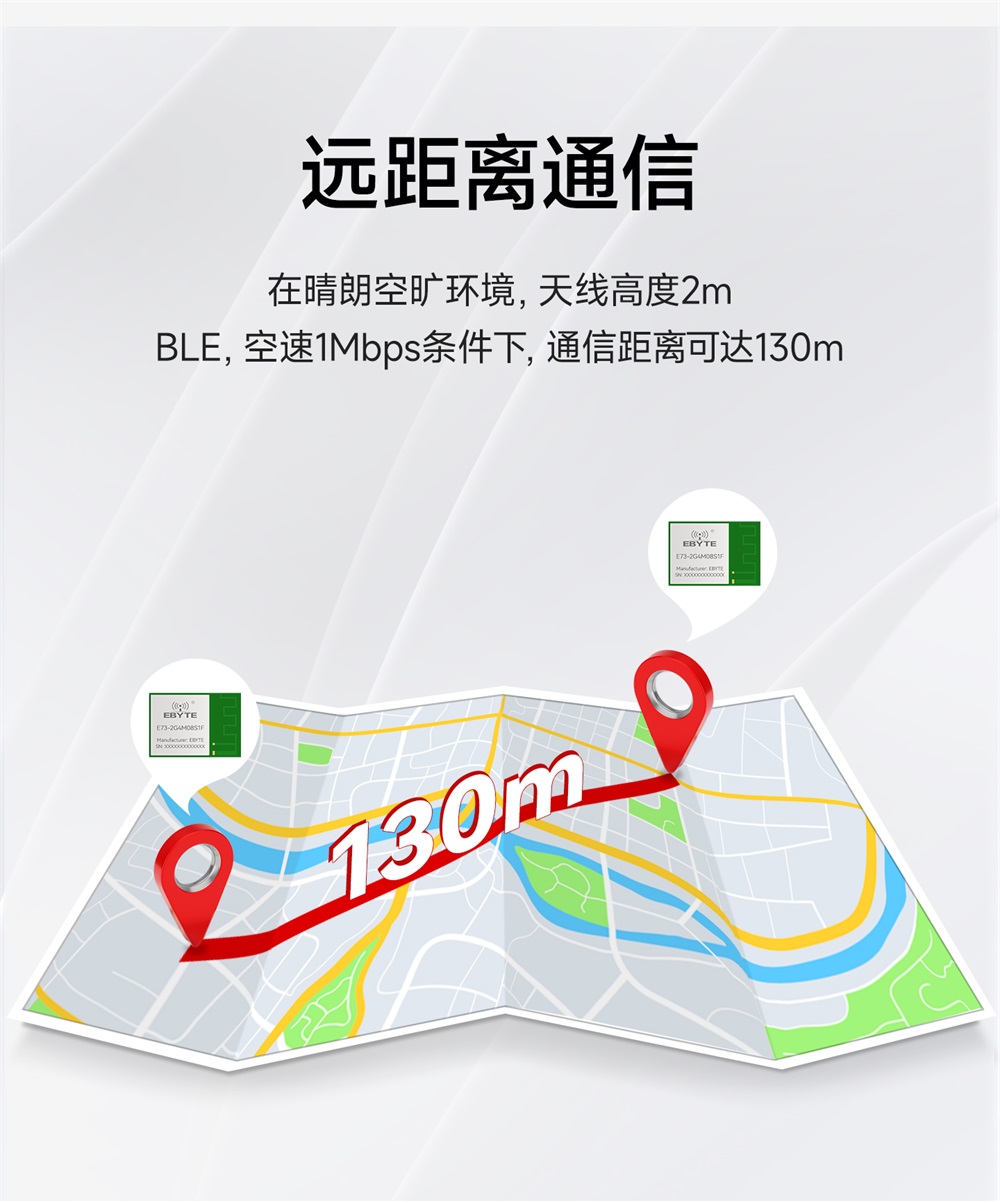

E73-2G4M08S1F SoC无线模块 (8)

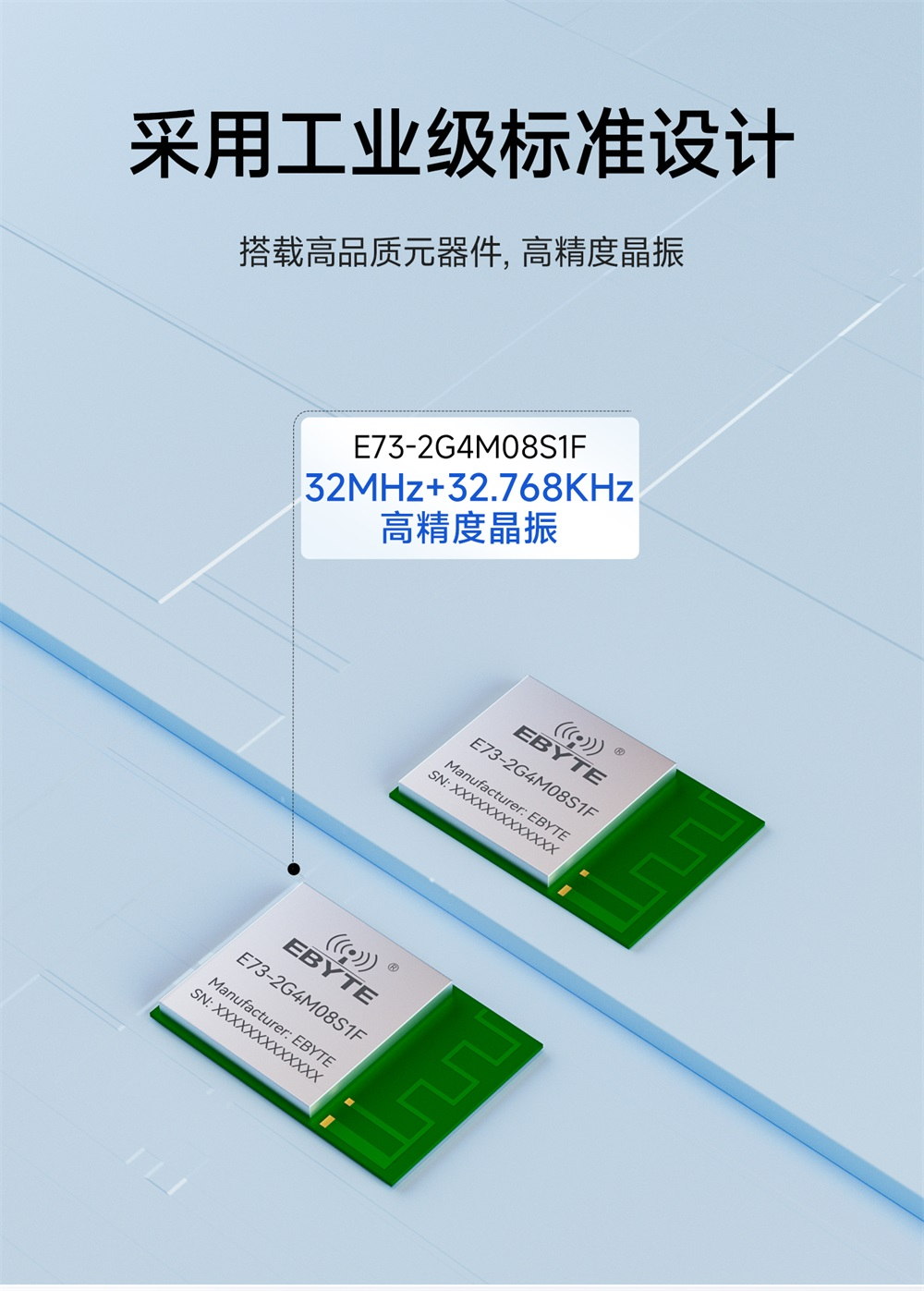

E73-2G4M08S1F SoC无线模块 (9)

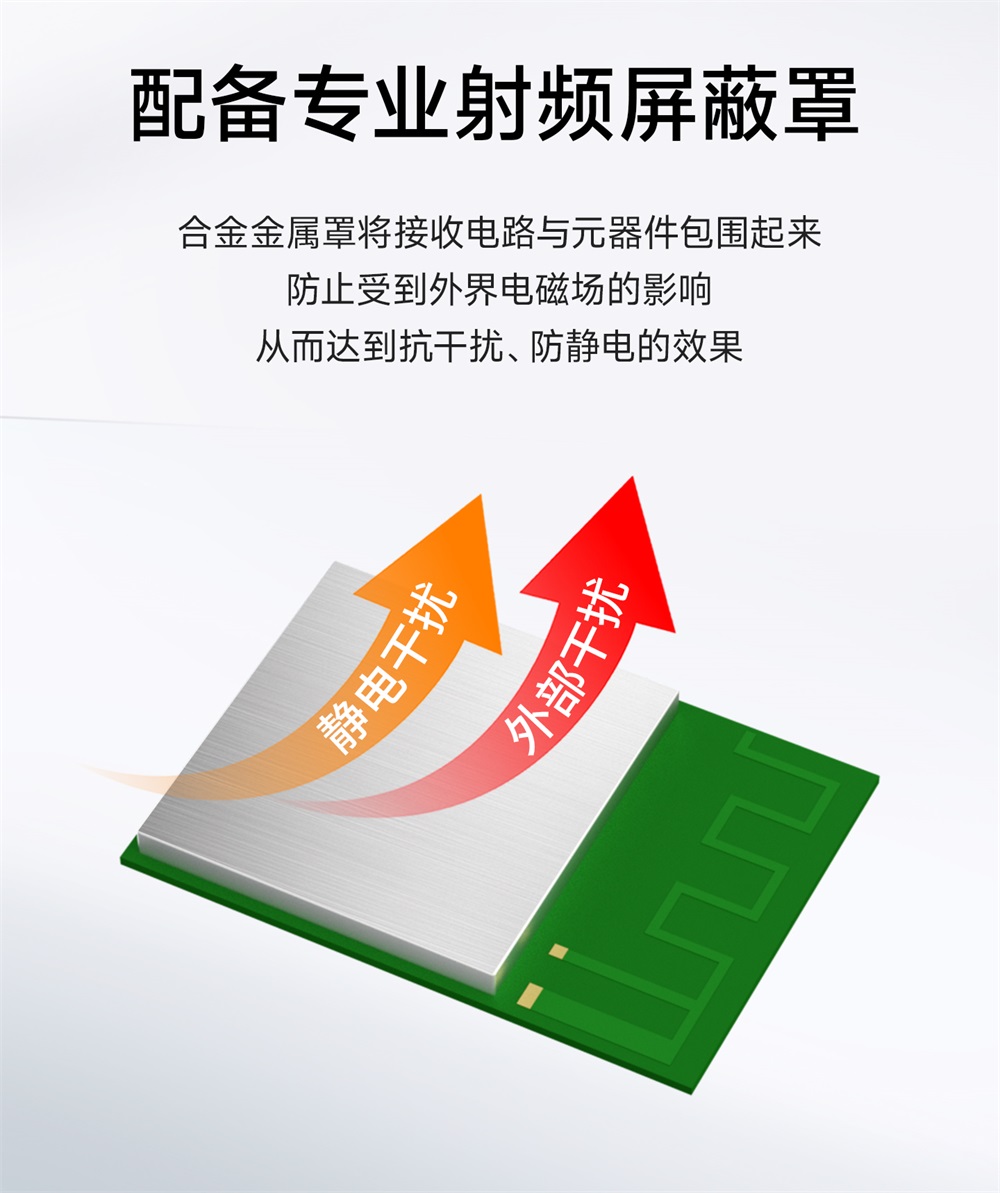

E73-2G4M08S1F SoC无线模块 (10)

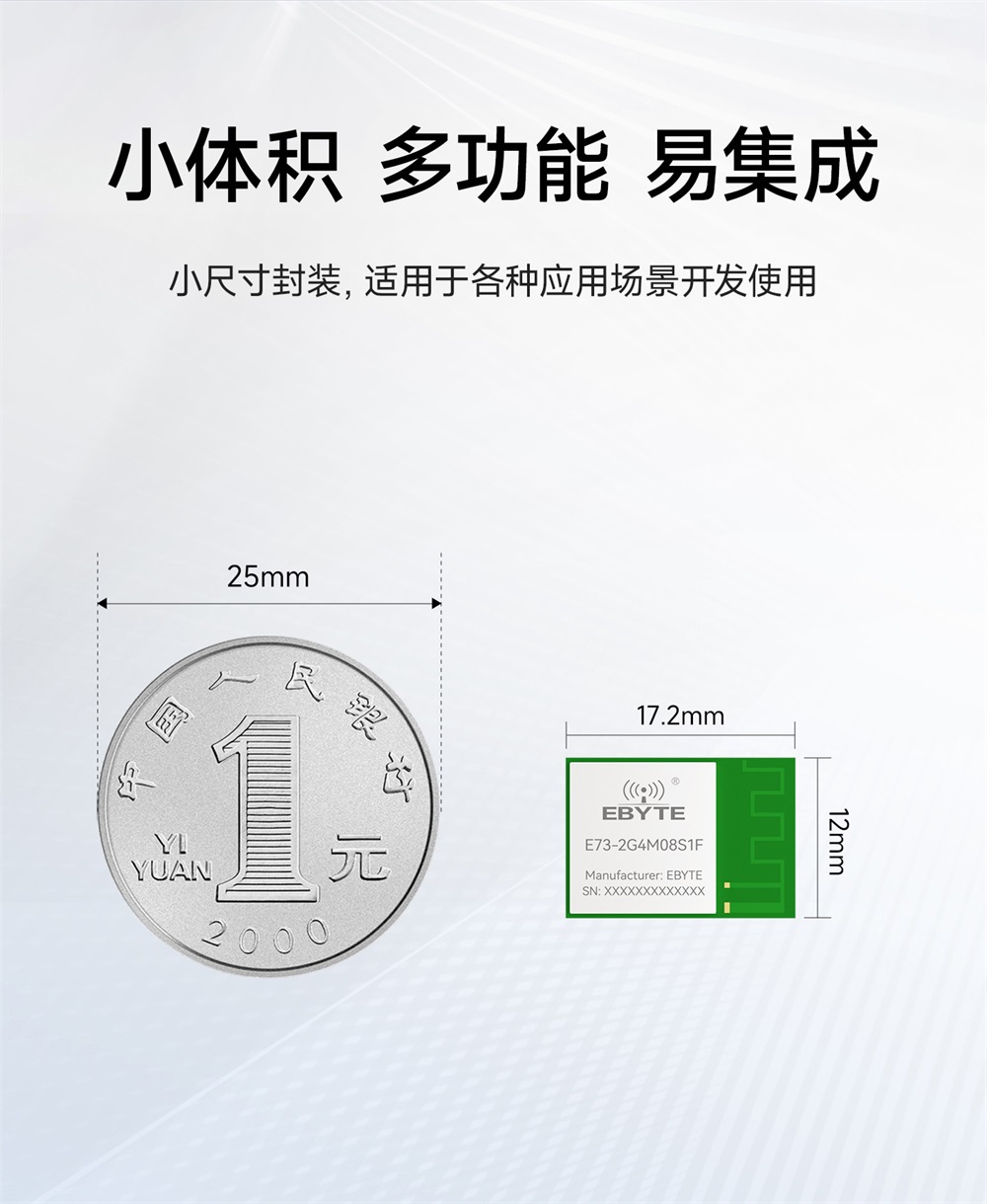

E73-2G4M08S1F SoC无线模块 (11)

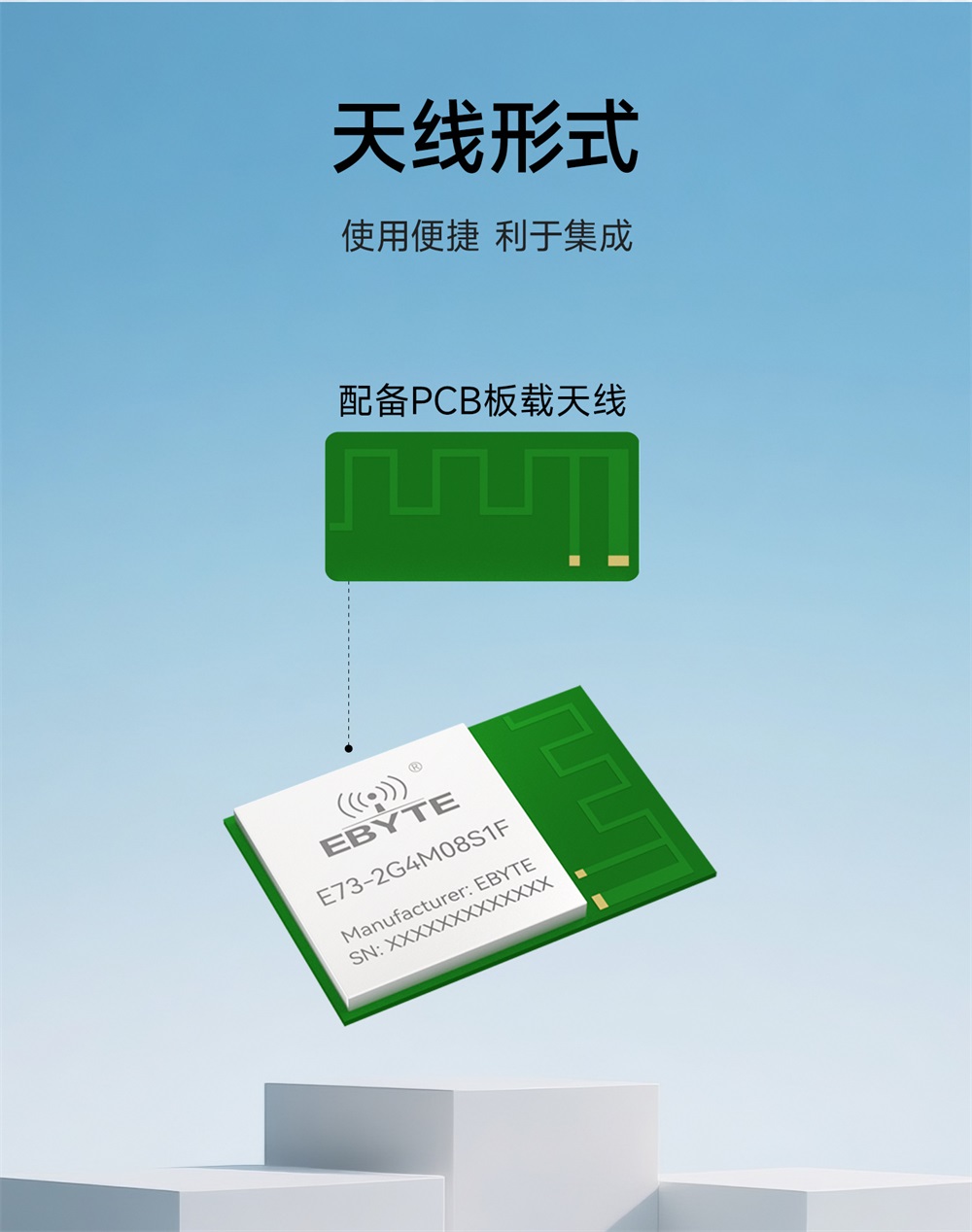

E73-2G4M08S1F SoC无线模块 (12)

参数描述
芯片型号nRF54L15
内核Arm Cortex-M33 + RISC-V Coprocessor
RAM256 KB
FLASH1524 KB
高速晶振频率32MHz，内置无源晶振
低速晶振频率32.768KHz，内置无源晶振
封装LGA
接口UART、SPI、I²C、GPIO、ADC、PWM，需用户自行开发设置
通信距离130m
产品尺寸12.0*17.2mm
产品重量0.8g±0.2g
天线形式PCB
工作环境
工作温度-40℃~+85℃，工业级标准
工作湿度10~95%RH，无凝露
存储温度-40℃～+125℃
射频参数
发射功率8dBm 功率多级可调
工作频段2.4GHz
接收灵敏度-104 dBm @Long Range 125 Kbps
-96 dBm @Bluetooth LE 1 Mbps
电气参数
供电电压1.8V~3.6V，推荐3.3V供电，超过3.6V有烧毁模块的风险
通信电平3.3V(详见nRF54L15芯片手册)
发射电流≈20mA，瞬时功耗
接收电流≈4.5mA
休眠电流≈1uA，软件关断

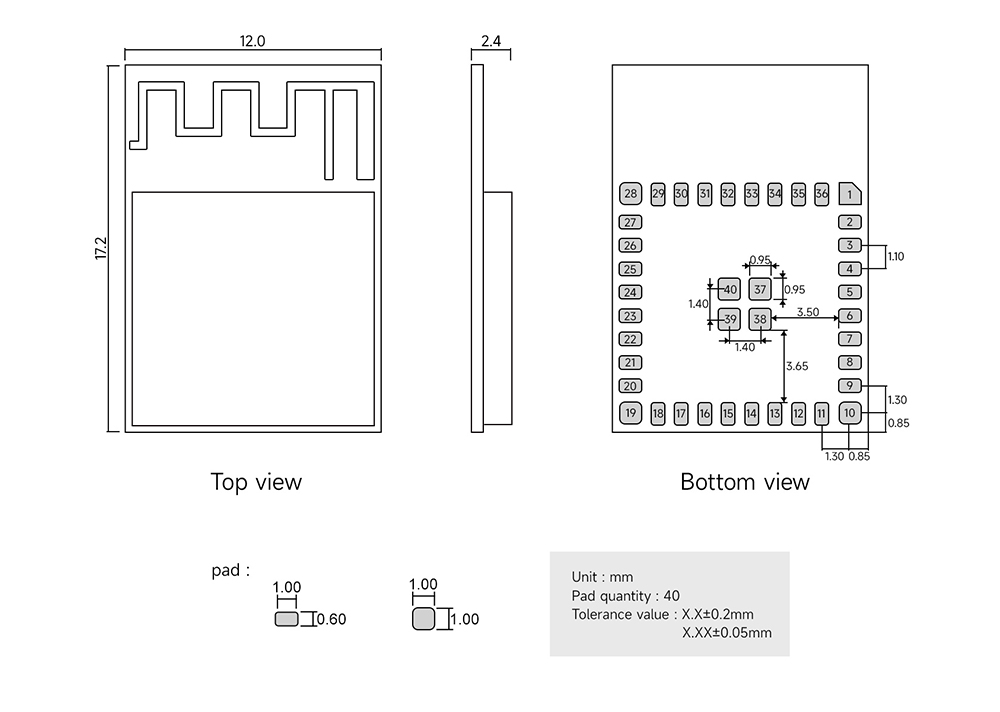

引脚


引脚序号引脚名称引脚方向引脚用途
1P1.09输入/输出可配置的通用 IO 口（详见nRF54L15手册）
2P1.10输入/输出可配置的通用 IO 口（详见nRF54L15手册）
3P1.11输入/输出可配置的通用 IO 口（详见nRF54L15手册）
4P1.12输入/输出可配置的通用 IO 口（详见nRF54L15手册）
5P1.13输入/输出可配置的通用 IO 口（详见nRF54L15手册）
6P1.14输入/输出可配置的通用 IO 口（详见nRF54L15手册）
7P1.04输入/输出可配置的通用 IO 口（详见nRF54L15手册）
8P1.02输入/输出可配置的通用 IO 口（详见nRF54L15手册）
9VDD输入供电接口，DC 1.8~3.6V
10GND-地线，连接到电源参考地
11CLK输入/输出程序调试/下载口 SWCLK
12SWD输入/输出程序调试/下载口 SWDIO
13P1.03输入/输出可配置的通用 IO 口（详见nRF54L15手册）
14P1.06输入/输出可配置的通用 IO 口（详见nRF54L15手册）
15P1.05输入/输出可配置的通用 IO 口（详见nRF54L15手册）
16P1.07输入/输出可配置的通用 IO 口（详见nRF54L15手册）
17P1.08输入/输出可配置的通用 IO 口（详见nRF54L15手册）
18P2.00输入/输出可配置的通用 IO 口（详见nRF54L15手册）
19nRESET输入复位引脚，低电平复位
20P2.01输入/输出可配置的通用 IO 口（详见nRF54L15手册）
21P2.02输入/输出可配置的通用 IO 口（详见nRF54L15手册）
22P2.03输入/输出可配置的通用 IO 口（详见nRF54L15手册）
23P2.06输入/输出可配置的通用 IO 口（详见nRF54L15手册）
24P2.08输入/输出可配置的通用 IO 口（详见nRF54L15手册）
25P2.10输入/输出可配置的通用 IO 口（详见nRF54L15手册）
26P0.01输入/输出可配置的通用 IO 口（详见nRF54L15手册）
27P2.04输入/输出可配置的通用 IO 口（详见nRF54L15手册）
28P2.05输入/输出可配置的通用 IO 口（详见nRF54L15手册）
29P0.00输入/输出可配置的通用 IO 口（详见nRF54L15手册）
30、31GND-地线，连接到电源参考地
32P0.02输入/输出可配置的通用 IO 口（详见nRF54L15手册）
33P0.04输入/输出可配置的通用 IO 口（详见nRF54L15手册）
34P0.03输入/输出可配置的通用 IO 口（详见nRF54L15手册）
35P2.09输入/输出可配置的通用 IO 口（详见nRF54L15手册）
36P2.07输入/输出可配置的通用 IO 口（详见nRF54L15手册）
37~40GND-地线，连接到电源参考地


       产品说明书
  【用户手册】E73-2G4M08S1F_UserManual_CN  下载



       开发测试
    【示例程序】E73-2G4M08S1FX 下载
    【封装文件】Pcb_E73-2G4M08S1F 下载


       亿佰特简介
    【企业简介】  下载




       批量采购/定制产品
     【销售专线】：4000-330-990         7x24小时销售服务热线
     【联系邮箱】：support@cdebyte.com


       技术咨询
     【在线提交】：https://www.ebyte.com/apple-technology.html
     【联系邮箱】：support@cdebyte.com
