处理器型号：RK3506G
处理器主频：1.2GHz
内存容量：128MB
存储容量：256MB

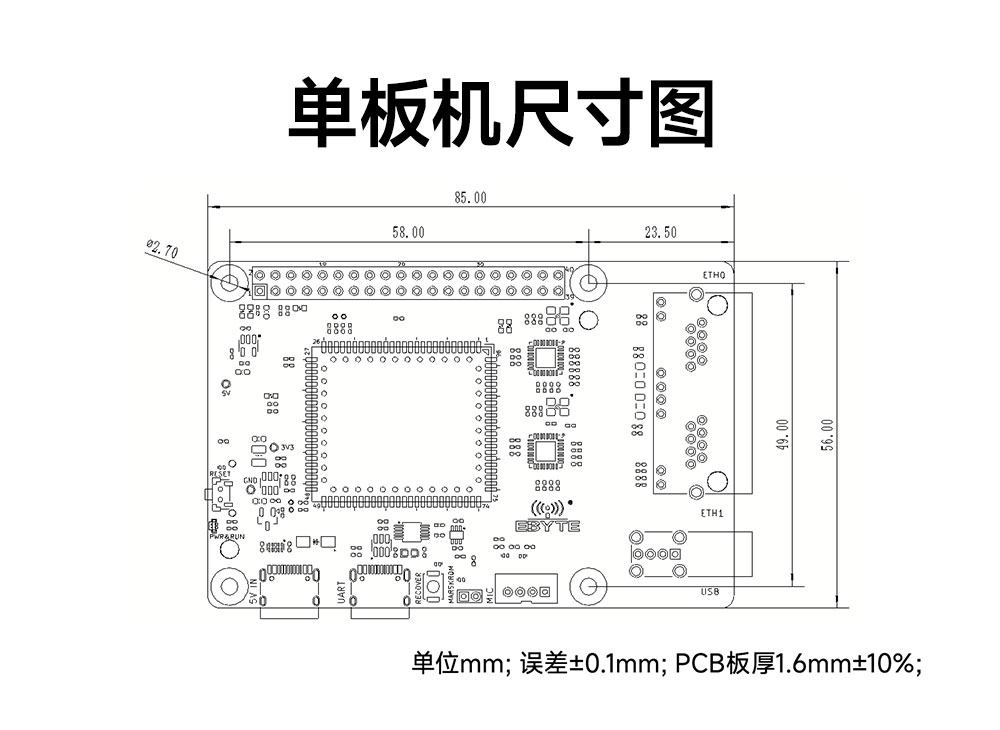

产品尺寸：85*56mm 产品重量：36.8±5g

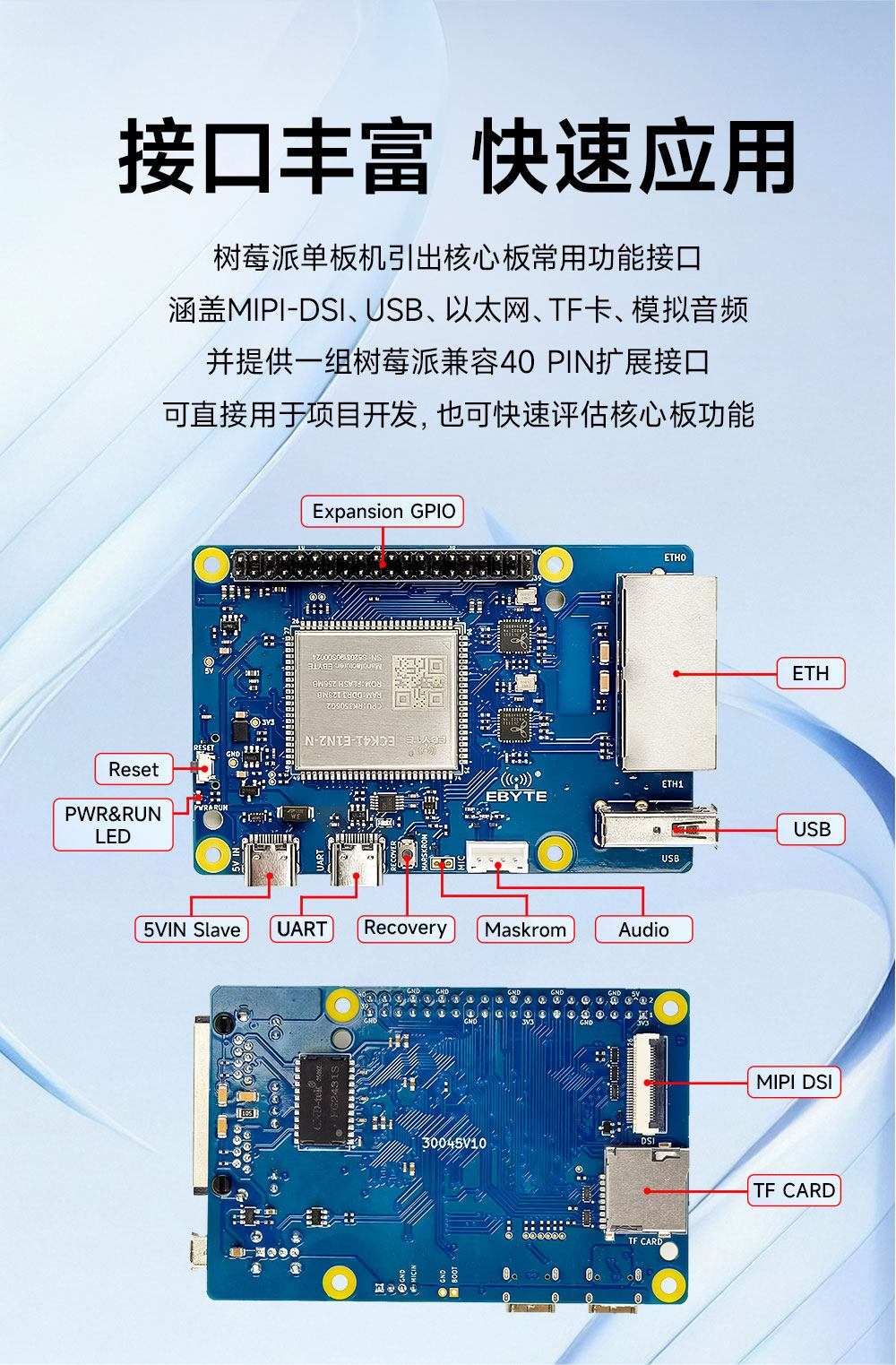

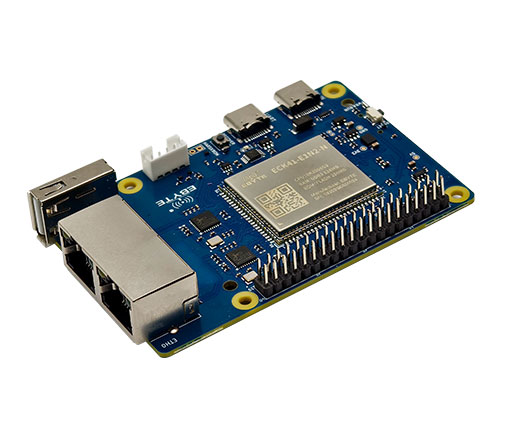

产品简介：ECB41-PGE是基于基于ECK41-E系列核心板推出的高性价比、低功耗工业级单板机，核心板为140Pin邮票孔+ LGA封装，可通过SMT焊接到底板上。底板设计充分利用了核心板接口，引出包括MIPI DSI显示接口、USB、SDIO、调试接口、以太网接口、音频接口以及丰富的扩展GPIO接口等。单板机的设计等级高于普通开发板，不仅可以用于核心板的功能验证，也可直接批量用于工业场景。

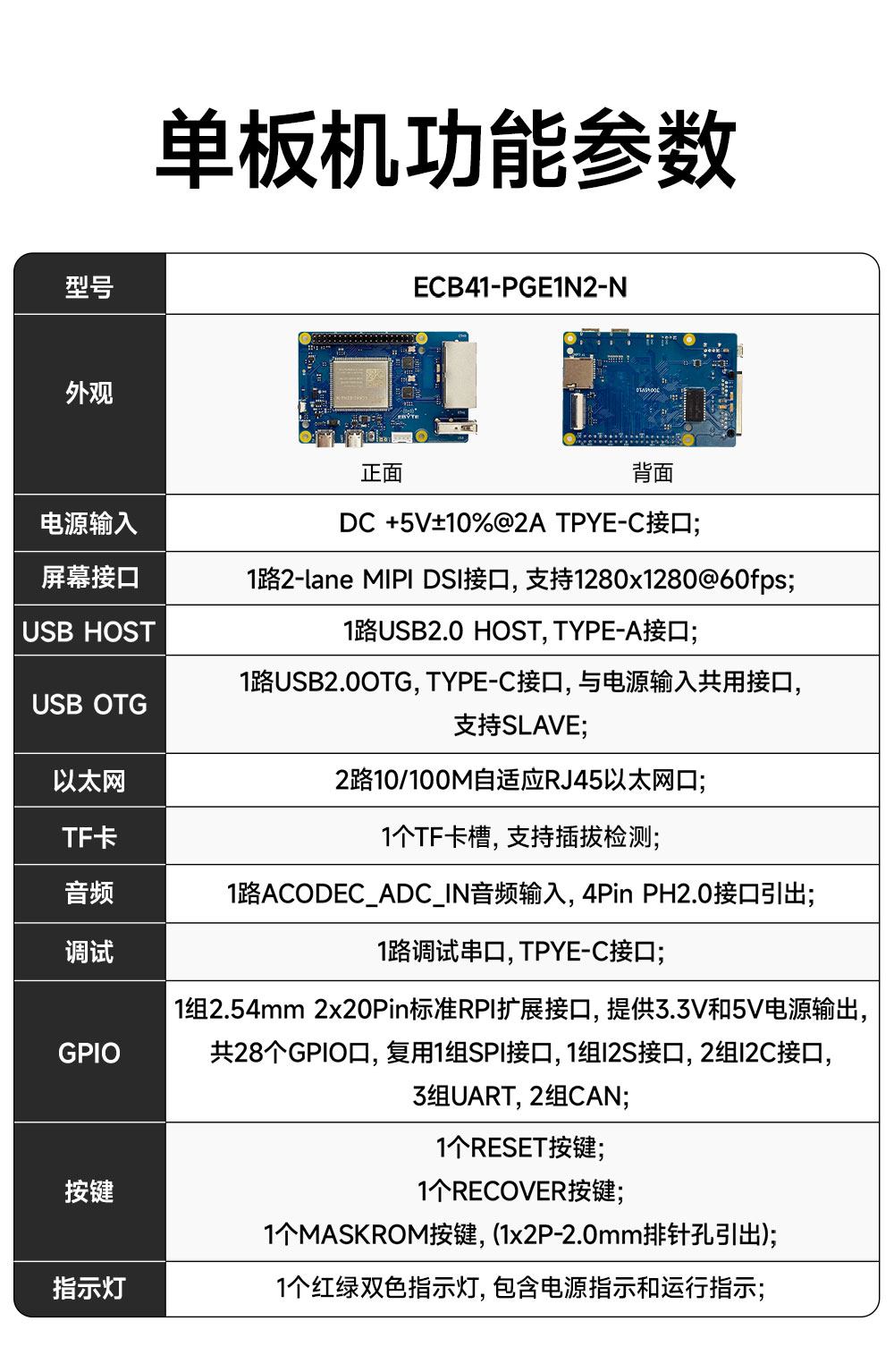

| 功能 | 功能描述 |
| Power Input | DC +5V±10% @ 2A, Type-C interface; |
| Display | 1x 2-lane MIPI-DSI interface, up to 1280x1280@60fps; |
| USB HOST | 1x USB 2.0 HOST, Type-A interface; |
| USB OTG | 1x USB 2.0 OTG, Type-C interface (shared with power input), supports SLAVE mode; |
| Ethernet | 2x 10/100M Ethernet ports with RJ45 interface; |
| TF Card Slot | 1x TF card slot with insertion detection; |
| Audio | 1x ACODEC_ADC_IN audio input, 4-pin PH2.0 interface; |
| Debug | 1x debug serial port, Type-C interface; |
| GPIO | 1x 2.54mm 2x20-pin standard RPI expansion interface, providing 3.3V and 5V power output, totaling 28 GPIO pins, multiplexed with: |
1x SPI | |
1x I2S | |
2x I2C | |
3x UART | |
2x CAN | |
| Buttons | 1x RESET button; |
1x RECOVER button; | |
1x MASKROM button (1x2P-2.0mm header pinout); | |
| LED | 1x dual-color (red/green) LED for power and status indication; |

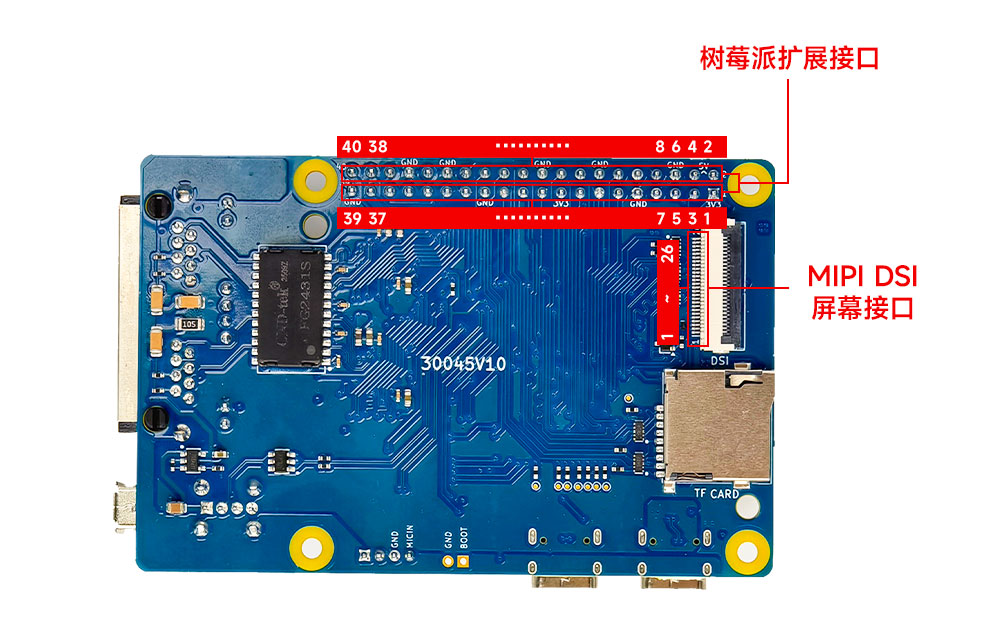

| 引脚序号 | 引脚定义 | 引脚序号 | 引脚定义 |
| 1 | 3V3 | 2 | 5V |
| 3 | GPIO0_C0/I2C0_SDA | 4 | 5V |
| 5 | GPIO0_B7/I2C0_SCL | 6 | GND |
| 7 | GPIO0_B5/SAI2_MCLK | 8 | GPIO1_D2/UART1_TX |
| 9 | GND | 10 | GPIO1_D3/UART1_RX |
| 11 | GPIO1_A1 | 12 | GPIO0_B4/SAI2_SCLK |
| 13 | GPIO0_D0 | 14 | GND |
| 15 | GPIO0_A5//UART3_TX | 16 | GPIO1_C2/CAN1_TX |
| 17 | 3V3 | 18 | GPIO1_C3/CAN1_RX |
| 19 | GPIO0_B1/SPI1_MOSI | 20 | GND |
| 21 | GPIO0_B2/SPI1_MISO | 22 | GPIO0_A4/UART3_RX |
| 23 | GPIO0_B0/SPI1_CLK | 24 | GPIO0_B6/SPI1_CSN0 |
| 25 | GND | 26 | GPIO0_A7/SPI1_CSN1 |
| 27 | GPIO0_C2/I2C1_SDA | 28 | GPIO0_C1/I2C1_SCL |
| 29 | GPIO1_B1/CAN0_TX | 30 | GND |
| 31 | GPIO1_B2/CAN0_RX | 32 | GPIO1_B3/PWM0 |
| 33 | GPIO1_D1/PWM1 | 34 | GND |
| 35 | GPIO0_B3/SAI2_LRCK | 36 | GPIO0_A3/UART4_TX |
| 37 | GPIO0_A2/UART4_RX | 38 | GPIO0_A0/SAI2_SDI |
| 39 | GND | 40 | GPIO0_A1/SAI2_SDO |
| 引脚序号 | 引脚定义 | 功能说明 | 引脚电平 |
| 1 | GND | GND | 0V |
| 2 | DSI_LCD_RESET | LCD屏复位信号 | 1V8 |
| 3 | GND | GND | 0V |
| 4 | NC | / | 1V8 |
| 5 | NC | / | 1V8 |
| 6 | GND | GND | 0V |
| 7 | NC | / | 1V8 |
| 8 | NC | / | 1V8 |
| 9 | GND | GND | 0V |
| 10 | DSI_TX_D0N | DSI 差分信号 | 1V8 |
| 11 | DSI_TX_D0P | DSI 差分信号 | 1V8 |
| 12 | GND | GND | 0V |
| 13 | DSI_TX_CLKN | DSI 差分时钟信号 | 1V8 |
| 14 | DSI_TX_CLKP | DSI 差分时钟信号 | 1V8 |
| 15 | GND | GND | 0V |
| 16 | DSI_TX_D1N | DSI 差分信号 | 1V8 |
| 17 | DSI_TX_D1P | DSI 差分信号 | 1V8 |
| 18 | GND | GND | 0V |
| 19 | / | LCD检测引脚 | / |
| 20 | DSI_BL_CTR | 背光控制信号 | 3V3 |
| 21 | DSI_TP_RST | 触摸屏复位信号 | 3V3 |
| 22 | I2C2_SDA | I2C数据信号 | 3V3 |
| 23 | I2C2_SCL | I2C时钟信号 | 3V3 |
| 24 | DSI_TP_INT | 触摸屏中断信号 | 3V3 |
| 25 | DSI_5V | 5V电源 | 5V |
| 26 | DSI_5V | 5V电源 | 5V |
